Почему фундамент должен отвечать особенностям вашего грунта

Рецензент статьи: Елена Карпович, инженер компании Z500


Фундамент, который не соответствует особенностям грунта на участке - это бомба замедленного действия под вашим домом. Проект дома должен включать не только архитектурные решения, но и проектные решения по всем конструктивным элементам, включая правильный фундамент. “Правильный” фундамент тот, который подходит грунтам на участке и способен выдержать нагрузку будущего дома.

Фундамент по способу устройства может быть ленточным, плитным или свайным. Особенности каждого из них мы опишем и покажем в этой статье.


СОДЕРЖАНИЕ

Ленточный фундамент

Плитный фундамент

Свайный фундамент

Столбчастый фундамент


ЛЕНТОЧНЫЙ ФУНДАМЕНТ

Ленточный фундамент по глубине заложения может быть мелкозаглубленным или заглубленным.

Ленточный монолитный заглубленный фундамент

Ленточный монолитный мелкозаглубленный фундамент

По своей конструкции ленточный фундамент может быть сборным, сборно-монолитным или монолитным.

Выше нарисованы монолитные фундменты. Это — сборный и сборно-монолитный фундаменты.

Ленточный сборный фундамент

Ленточный сборно-монолитный фундамент

Ленточный фундамент является одним из самых бюджетных, так как объем необходимых земляных работ и материалов меньше, чем требуется при устройстве других видов фундамента. Но и земля должна быть “удачная”. Грунты должны быть однородными на всем участке, не смещаться, иметь низкую проседаемость и высокую устойчивость к морозам.

Скальный грунт и песок обладают такими отменными характеристиками. Также хорошими грунтами можно назвать супесь, суглинок, в зависимости от их геологических показателей.

Толщина ленточного фундамента обычно равна ширине стены будущего дома. Если земля “хорошая”, то такой толщины достаточно для безопасной эксплуатации дома. Но если у грунтов на участке слабая несущая способность, тогда предусматривают уширение основания фундамента (подушку).

Просадочные грунты, или участок в сейсмозоне, или при высоком уровне грунтовых вод не рекомендуют устраивать ленточные виды фундамента. Просадочные грунты просто не выдержат нагрузки дома и будут просаживаться под его весом. Если распределить массу дома на узкую ленту фундамента без подушки, нагрузка на грунт будет несоразмерной.

Ленточный фундамент с утолщением

В следствии, вы будете наблюдать трещины в стенах, количество которых будет постоянно расти. Так, ленту фундамента нужно садить на более глубокий слой грунта (не на просадочный), который может быть очень глубоко под землей. Поэтому такой ленточный фундамент может оказаться очень дорогим.

Как вариант, можно увеличить площадь бетонной подушки, чтобы снизить нагрузку дома и распределить ее на бОльшую площадь. Но для сильно просадочных грунтов такая подушка будет очень широкой, а значит неоправданно дорогой.

При пучинистых грунтах устройство мелкозаглубленного ленточного фундамента возможно, для этого необходимо утеплить вертикальные стены ленточного фундамента. Так, утеплитель будет уменьшать силу морозного пучения, и она не будет поднимать фундамент вверх. Силы морозного пучения опасны тем, что стремятся "вытолкнуть" ленту фундамента вверх. Также необходимо утеплить подушку фундамента — это послужит утеплением отмостки и плиты пола.

Для глубокозаглубленного фундамента достаточно предусмотреть вертикальное утепление цоколя на 50 см ниже грунта и плиту пола (аналогично как на рисунке плитного заглубленного фундамента).

Если предусматривается, что лента фундамента может просесть более чем на 10 см, такой грунт считают сильнопросадочным и ленточный фундамент устраивать не рекомендуют.

Если участок находится в сейсмозоне, использовать сборный ленточный фундамент нельзя. При землетрясениях его конструкция легко теряет целостность и не сможет выдержать нагрузку дома. Сборно-монолитный фундамент с верхним монолитным поясом может быть использован, если максимальный уровень возможных землетрясений доходит до 7 балов. В иных случаях используют ленточный монолитный фундамент.

При высоком уровне грунтовых вод усложняется процесс устройства ленточного фундамента, так как в этот момент необходимо обеспечить откачку воды. Ленточный фундамент в таком случае использовать можно, но не для домов с подвалом или цоколем.

Ленточный сборно-монолитный заглубленный фундамент хорош при небольшом перепаде высот на участке (до 0,7 м). В таком случае не нужно врезаться в склон или делать подсыпку для выравнивания всей площади участка, что трудоемко и дорого. Заглубление делается только для ленты фундамента относительно перепада высот: на самой высокой точке лента будет едва выступать над землей, в самой низкой точке фундамент выступает на всю свою высоту.

Пример ленточный-монолитный фундамент:


ПЛИТНЫЙ ФУНДАМЕНТ

Плитный фундамент также может быть мелкозаглубленным и заглубленным.

Плитный заглубленный фундамент – это по сути уже готовый подвал. Мелкозаглубленный плитный фундамент закладывают на глубину не менее 40 см, иногда с ребрами жесткости (для лучшей устойчивости на ползучих грунтах), иногда без них. Плитный фундамент является одним из самых универсальных типов фундамента.

Плитные фундаменты и мелкого, и глубокого заложения включает жесткое армирование по всей несущей поверхности. Это позволяет снизить нагрузку дома на грунт, равномерно ее распределить, а также еще больше увеличивает устойчивость фундамента к нагрузкам, которые возникают при замораживании грунта, оттаивании и его просадке. Благодаря такой жесткой монолитной конструкции, выполненной под всей площадью дома, ему не страшны никакие смещения грунта: плита подвергается перемещению вместе с грунтом равномерно, тем самым предохраняя от разрушения конструкцию дома.

Плитный фундамент более дорогостоящий, по сравнению с ленточным, поэтому закладывать такой фундамент на хороших грунтах не имеет смысла. Его используют при пучинистых и слабых грунтах, а также при больших нагрузках, когда ленточный фундамент не может снизить большое давление на грунт.

Плитный фундамент хорош и для влажных грунтов с высоким уровнем грунтовых вод. Дома с подвалом или цокольным этажом могут быть возведены на таком участке, если использовать плитный фундамент глубокого заложения.

На просадочных грунтах с небольшим перепадом высот подойдет плитный мелкозаглубленный фундамент. В целом дорогой плитный фундамент не целесообразно закладывать тогда, когда грунты хорошие и вам не нужен подвал или цоколь. В таком случае лучше рассмотреть ленточный или свайный фундамент.

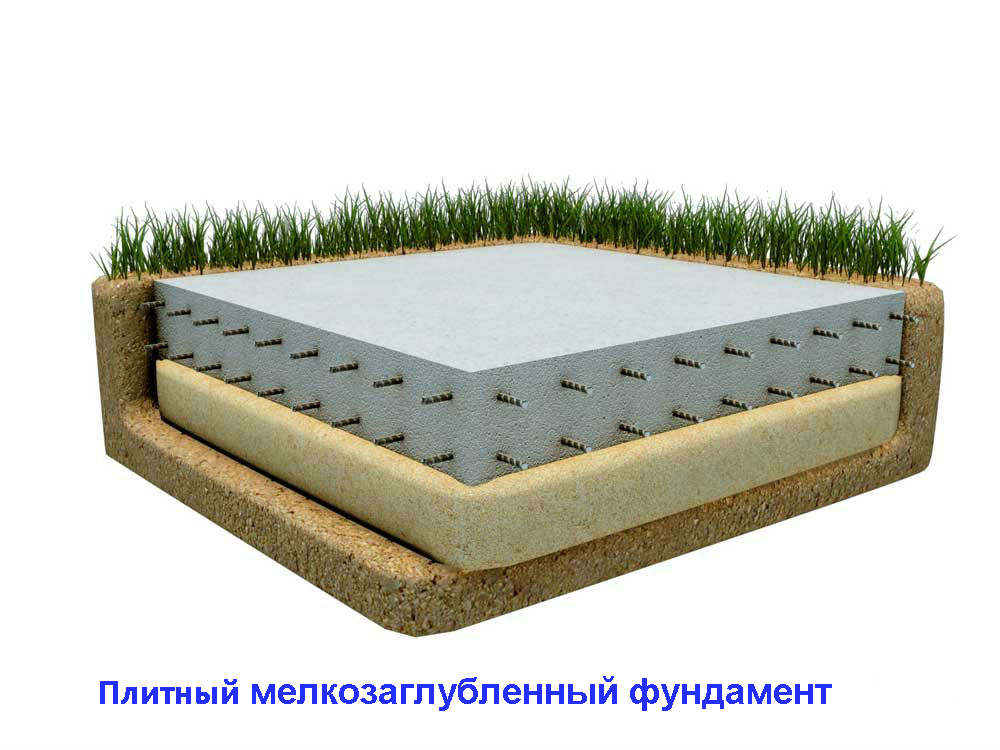

Плитный мелкозаглубленный фундамент

Плитный мелкозаглубленный фундамент с ребром жесткости


Пример монолитная фундаментная плита:



СВАЙНЫЙ ФУНДАМЕНТ

На участках, где верхние слои грунта не способны выдержать массу дома, свайный фундамент - лучшее решение. Особенно, если плотные и хорошие слои земли находятся так глубоко, что докапываться до них очень дорого.

В таком случае на глубокий несущий слой грунта опирают сваи, над поверхностью земли их «связывают» обвязочной балкой (ростверком), на котором устраивают плиту пола. Свайные фундаменты также используют на плывунах или при очень высоком уровне грунтовых вод.

Свайный фундамент (на винтовых сваях)

Свайный фундамент с расширением основания сваи

Свайный фундамент

Нет грунтов на которых нельзя использовать свайный фундамент, но для хорошей земли он неоправданно дорогой.

Пример свайный фундамент:

Свайный фундамент с плитой пола заведенной на ростверк:


СТОЛБЧАСТЫЙ ФУНДАМЕНТ

Столбчастый фундамент является разновидностью свайного фундамента. Также его можно назвать свайным мелкозагулбленным фундаментом.

Как обычно для мелкозаглубленных фундаментов, требования к грунтам высокие. «Столбы» передают грунту точечно нагрузку всего дома, а значит здание должно быть относительно легким, а грунт очень «хорошим», таким же как для ленточного фундамента.

На участке с уклоном столбчатый фундамент использовать нельзя, так как в низкой точке участка столб потребуется достаточно высоким, это будет уже свая а не столб, к тому же такая конструкция фундамента не сможет обеспечить устойчивость всему зданию на склоне.

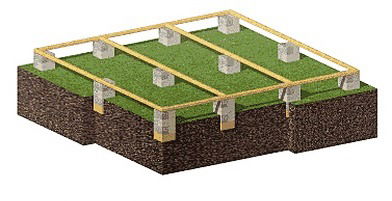

Столбчастый фундамент

Столбчатые фундаменты в 1,5–2 дешевле ленточных по трудозатратам и расходу материалов. Но на таком бюджетном фундаменте можно поставить далеко не каждый дом.


ВЫВОДЫ

Почти любой тип фундамента можно использовать для всех видов грунтов, если правильно провести его утепление и гидроизоляцию, обеспечить правильную технологии укладки. Но для каждого участка застройки будет только один самый выгодный фундамент.

Если фундаменты можно разделить по типам, то грунты на участке разделять по типам с точки зрения правильного фундамента неправильно. На каждом участке земля имеет свою индивидуальную степень «хорошести» или «плохости». Она определяется по следующим показателям геологии:

  • угол внутреннего трения,
  • удельное сцепление грунта,
  • модуль деформации грунта,
  • удельный вес грунта.

Эти показатели взаимозависимы, участвуют в конструкторских расчетах только вместе (отдельно можно обратить внимание только на модуль деформации грунта, если его значение меньше 10 мПа — грунт слабый, требует «плиту» или «сваи», но если его значение больше это еще не гарантия, что грунт хороший).

Только на основании геологии инженер-конструктор сможет рассчитать, в каком случае выгодно ставить дом на «ленту» с «подушкой», а в каком использовать мелкозаглубленную плиту. В каком случаем использовать плиту глубокого заложения, а в каком столбчатный фундамент.

Здесь теоретически мы можем вывести только общее правило: для хорошего грунта «подойдет» лента или столбчатый фундамент, для плохого – свайный.

Во всех типовых проектах Z500 предусмотрен ленточный сборно-монолитный фундамент. Если земля на вашем участке требует иной тип фундамента, вы можете заказать вместе с проектом услугу “Адаптация фундамента”.


Изображения любезно предоставлены интернет ресурсами Fundamentum.ru и familyhandyman.com. Благодарим за содействие!

Также обратите внимание, что в данной статье все фундаменты изображены схематично для того, чтобы дать читателю общее представление о них. В каждом отдельном случае структура фундамента может отличаться от той, которая нарисована на картинке.
