Перекрытия в доме. Часть 2. Опора на балки


В первой статье цикла, посвященного перекрытиям, мы рассказали об их видах, применяемых в индивидуальном строительстве, и материалах их изготовления.  Читайте ее здесь. В этой статье мы подробно остановимся на балочных перекрытиях и их разновидностях.

Балочные перекрытия

Их главным конструктивным элементом являются балки, которые обычно расположены через равные промежутки. Именно на них опираются элементы заполнения, которые и несут ограждающую функцию. По типу материала различают железобетонные, металлические и деревянные балки.

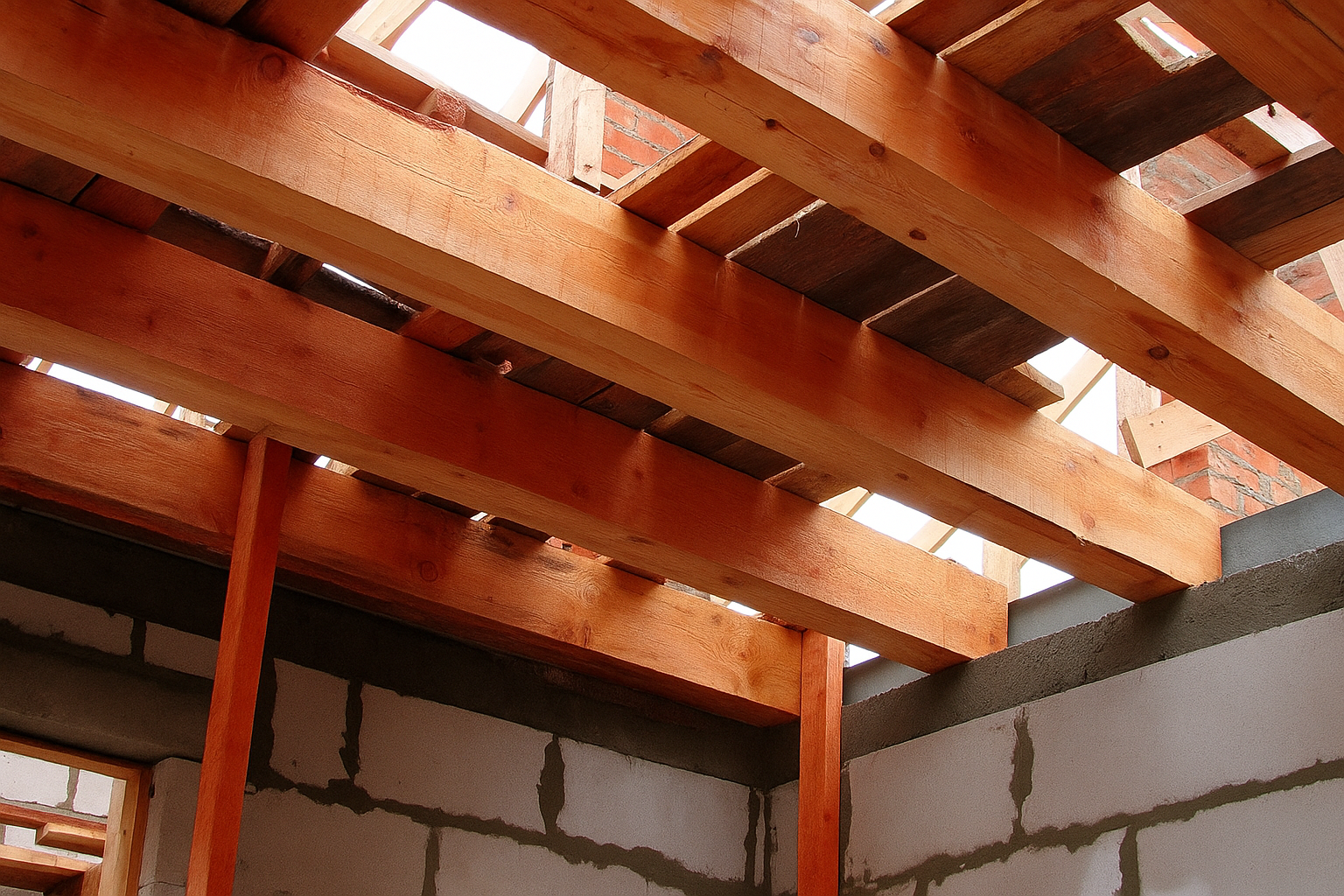

Перекрытия на основе деревянных балочных конструкций

Большие и маленькие деревянные дома, да и индивидуальные каркасные дома (проекты, цены можно легко найти в интернете) чаще всего строятся с применением именно балочных деревянных перекрытий. Деревянные балки применяют с учетом ограничения: перекрываемый пролет для междуэтажных перекрытий не должен быть шире 5 м, а для неэксплуатируемого чердачного помещения пролет чердачного перекрытия должен быть менее 6 м. В этом и заключается разница с металлическими перекрытиями, которые применяются при любой ширине перекрываемого пролета.

Для деревянных перекрытий используются балки, выполненные из хвойных и лиственных пород древесины. Верхняя поверхность балок выполнена в виде настила, который обычно используется в качестве пола. Деревянное балочное перекрытия состоит из следующих слоев: балка, накат, пол, утеплитель. Если вы выбираете прямоугольные в плане дома из дерева, проекты обычно предусматривают поперечное перекрытие проема с деревянными балками, уложенными вдоль короткой стены.

Достоинства деревянных перекрытий:

  • Простота и быстрота монтажа деревянных перекрытий даже в сложных местах. Технология при этом не требует наличия специфической оснастки, кранов и другой техники.
  • Легкость такого типа перекрытий.
  • Сравнительно небольшая стоимость.

Недостатки деревянных конструкций:

  • Самым важным недостатком, требующим повышенного внимания, является пожароопасность.
  • Стоит также сказать о возможности заражения жуком-короедом и загнивания древесины.

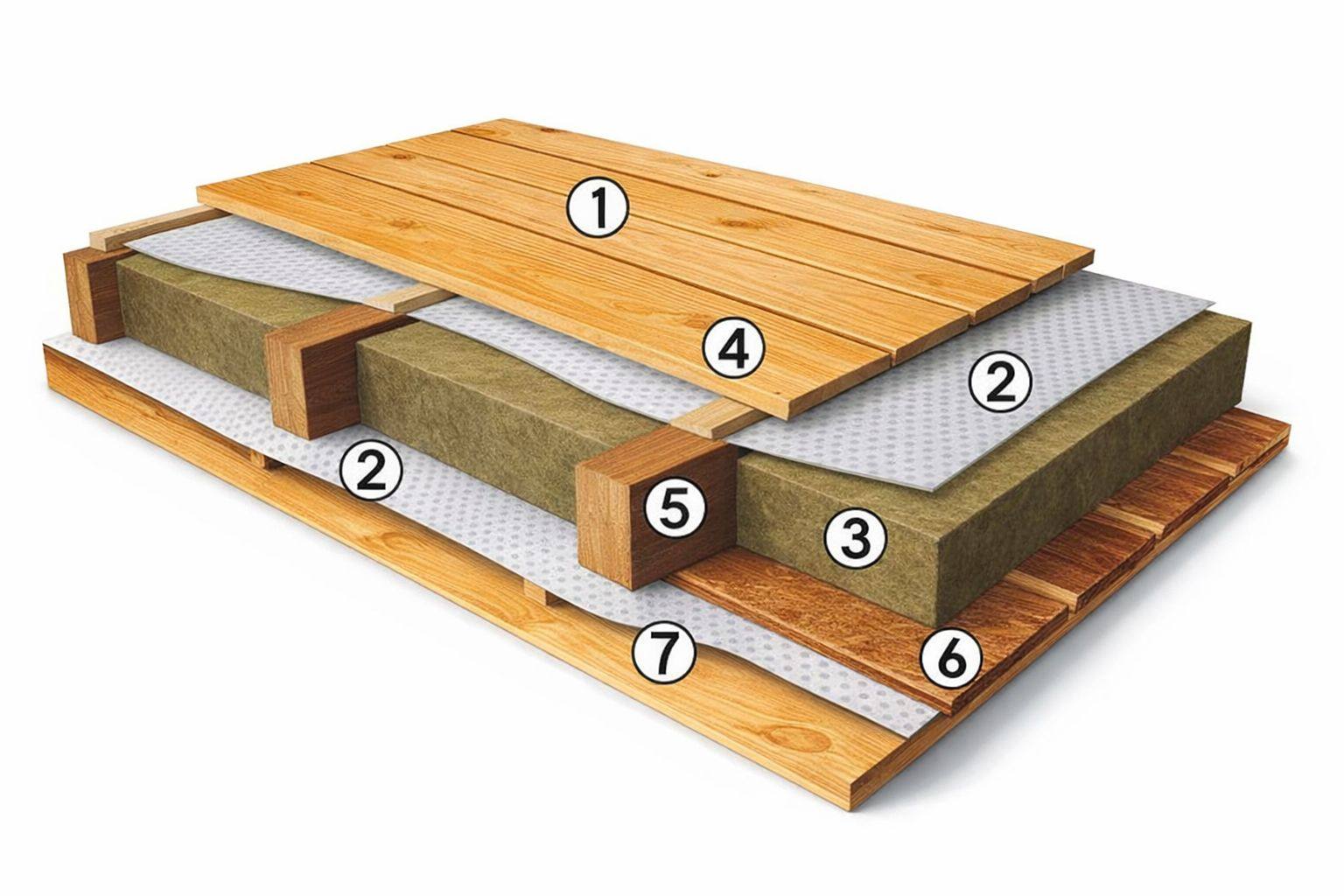

Пример "пирога" перекрытия по деревянным балкам:

Пол

Пароизоляция

Утеплитель

Контррейка

Балка

Черновой потолок

Внутренняя отделка

Как разновидность деревянных перекрытий можно выделить стропильные фермы. Это цельная конструкция, которая объединяет кровельные стропильные фермы и межэтажные перекрытия. Такая система имеет ряд преимуществ по сравнению с традиционной стропильной конструкцией и традиционными деревянными перекрытиями:
  • фермы очень часто обходятся застройщику дешевле, чем традиционные решения;
  • их можно использовать для пролетов 6 – 9 м.

Но при использовании стропильных ферм не во всех случаях удается выгодно использовать чердачное пространство, из-за сложного расположения деревянных элементов.

Перекрытия по металлическим балкам

Такие перекрытия выигрывают в сравнении с деревянными, потому как являются более долговечными, надежными и экономят пространство за счет меньшей толщины. Перекрытия подобного типа применяются редко. Проемы между балками можно заполнить как вставками из легкого бетона, облегченными железобетонными плитами, так и деревянным накатом или щитами. Масса квадратного метра подобного перекрытия нередко превышает 400 кг.

Преимущества металлических перекрытий:

  • Дает возможность перекрыть пролеты большой ширины (более 4-6 м).
  • Балка, выполненная из металла устойчива к огню и не подвержена процессам гниения.

Несмотря на явные достоинства металлические перекрытия имеют довольно серьезные недостатки:

  • Риск образования коррозии на металле в местах повышенной влажности.
  • Перекрытия подобного типа характеризуются пониженными звуко – и теплоизоляционными свойствами. Для того, чтобы компенсировать этот недостаток, применяют войлок для обертывания концов металлических балок.

Несущим элементом в перекрытиях данного типа является прокатный металлический профиль: швеллер, уголки, двутавр.

Пространство между балками заполняют пустотелыми плитами толщиной 9 cм из сборного железобетона. Эти плиты обрабатывают слоем шлака, покрывая его железобетонной стяжкой, имеющей толщину 80-100 мм. Расход стали, используемый для изготовления балок, зависит от её марки и равен примерно 25-30 килограмм на квадратный метр.

1-      Бетонная стяжка.

2-      Настил из досок.

3-      Балка.

4-      Плита из сборного ж/б.

5-      Слой гидроизоляции.

6-      Штукатурная сетка.

7-      Слой штукатурки.

Перекрытия из железобетонных балок

Особенностью конструкции является обязательное применение крановой техники ввиду большого веса элементов. Так вес железобетонной балки составляет от 175 до 400 кг. Такими конструкциями перекрывают пролеты шириной в 3-7,5 м.

‬Железобетонные балки‭ ‬монтируются с шагом‭ ‬60-100‭ ‬см.‭ ‬Пространство между балками заполняют легкобетонными плитами или легкобетонными пустотелыми блоками (‬для дощатого или паркетного пола используют плиты,‭ ‬а для пола, покрытого линолеумом или  паркетом по бетонному основанию‭ используют ‬пустотелые блоки). Чердачные перекрытия нужно обязательно утеплить,‭ ‬для междуэтажных перекрытий обеспечить хорошую звукоизоляцию,‭ ‬цокольные и подвальные перекрытия также утеплить.

1.- железобетонная балка, 2.- лекгобетонная плита/пустотелые блоки, 3.-цементная стяжка (с подложкой или без), 4.- паркет, ламинат/линолеум

Достоинства железобетонных балок:

  • По сравнению с деревянными балками перекрывает пролеты большей ширины.

Недостатки:

  • Необходимость использования грузоподъемного оборудования для монтажа перекрытий по балкам из железобетона.

Итак, проекты одноэтажных частных домов и многоэтажных коттеджей могут быть рассчитаны на различные виды балочных перекрытий в зависимости от конструктивных особенностей здания. В заключительной статье нашего цикла мы поговорим о безбалочных перекрытиях.

ВАЖНО! Все характеристики перекрытий должны рассчитываться проектировщиками для каждого конткретного дома индивидуально, только тогда они смогут выдерживать положенные нагрузки, и прослужат вам долго!

Тип перекрытий вы можете выбирать самостоятельно, в зависимости от того какой вариант наиболее экономически выгоден для вашего региона. Если тип перекрытий в проекте нужно будет заменить, наш проектный отдел сможет внести соответствующие изменения в выбранный вами проект дома Z500.

В следующей статье мы расскажем о второй группе перекрытий, которые не нуждаются в балках.
