Как не ошибаться при выборе и установке плитных перекрытий

Воплощая в жизнь популярные проекты домов из газобетона, перед заказчиками всегда встает необходимость выбора междуэтажных перекрытий. Выбор лежит среди трех наиболее употребляемых типов перекрытий: плитных железобетонных, монолитных железобетонных и деревянных. Этот цикл из двух статей мы посвятим самому практичному и популярному перекрытию, применяемому в малоэтажной жилой застройке – сборным железобетонным плитам.

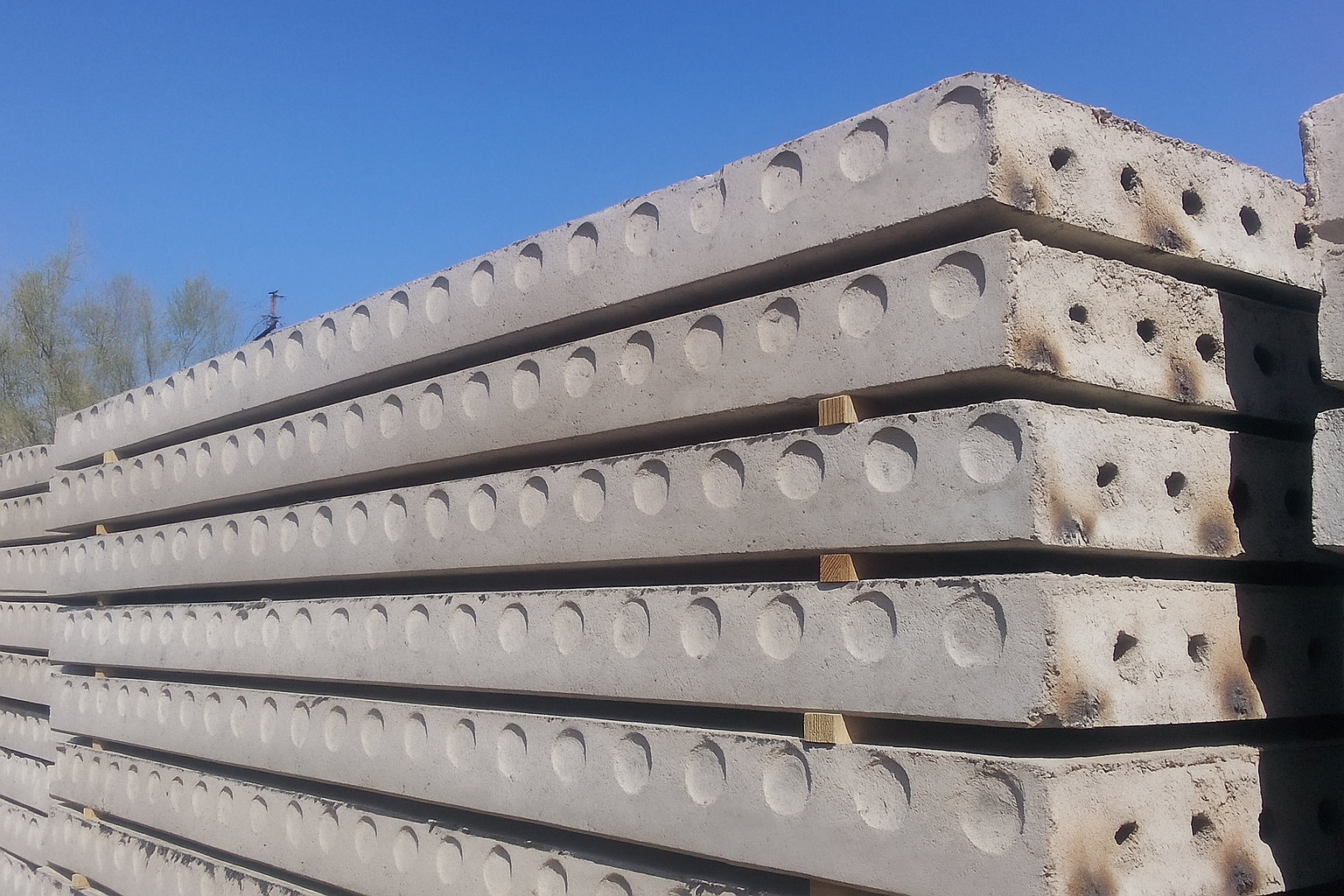

При первом взгляде на пустотные плиты перекрытия может показаться, что они отличаются между собой только по длине, толщине и ширине. Если вы решили, например, построить дом из пеноблоков, проекты должны указывать конкретные технические характеристики пустотных плит перекрытия. Но помимо габаритных размеров указываются и другие данные на основании ГОСТ 9561-91.

Важным отличием плит перекрытия является метод их армирования, определяющийся типом плиты. Различают армирование обычной арматурой и предварительно напряженной. Вариант, когда рабочая арматура предварительно напряжена, встречается гораздо чаще.

На выбор определенных плит перекрытия должен влиять такой показатель, как допустимое количество сторон опирания плиты. Основная масса пустотных изделий предназначена для опирания только на короткие стороны. К таким плитам относятся:

Если же план жилого частного дома предполагает наличие пролетов, перекрыть которые необходимо плитами с опиранием более чем на две стороны, то используют их следующие типы:

Важно: не рекомендуется производить замену плит перекрытия, на которые рассчитан типовой или авторский проект дома!

Именно способ изготовления является главным отличием различных типов плит. Так плиты марки ПК, имеющие толщину 160-260 мм и несущую способность 800 кг/м2 изготавливаются с использованием опалубки.

Плиты типа ПК длиной до 4,2 м производятся без преднапряжения арматуры и отличаются большей величиной допустимого прогиба в сравнении с ПБ.

Плиты типа ПК также выполняются в длину и более 4,2 метров, но при этом характеризуются важной особенностью. Они имеют упоры на концах и изготавливаются преднапряженными. Такие плиты запрещается подвергать резке ввиду того, что срезанный упор перестает работать, а сцепление арматуры с бетоном будет происходить лишь по боковой поверхности. Эти деформации вызывают резкое снижение несущей способности изделий.

Плиты ПК, имея пустотные отверстия размером 114-203 мм, дают возможность без опасений выполнить пробивку отверстия в плите под канализационный стояк диаметром 100 мм.



Безопалубочный метод непрерывного литья используется при производстве плит ПБ, отличающихся толщиной в 160-330 мм и несущей способностью от 800 кг/м2 и выше. Отличие так называемых экструдерных плит от плит ПК – более гладкая и ровная поверхность.

Стоит отметить, что в плитах ПБ применяется преднапряженная арматура вне зависимости от длины изделия. За счет наличия растянутых и сжатых зон исключается вероятность растрескивания бетона.

Плиты марки ПБ могут производится под любые размеры по заданию заказчика и иметь длину 1,8-9 м. Кроме этого плиты подвергаются продольной или косой резке под углами от 30 до 90°. Важно, что несущая способность при этом у плиты сохраняется. Это свойство значительно расширяет возможности проектирования, ведь план коттеджного дома может иметь любую форму, не привязанную к стандартным габаритам плит перекрытия.

Изделия марки ПБ отличаются отличной гладкостью поверхности, точностью геометрии, легкостью и прекрасными несущими свойствами. Но ввиду того, что пустоты в плите имеют размер в 60 мм, пробивка сквозных отверстий несколько усложняется. Перед началом производства этого типа работ необходимо уточнить у производителя технологию во избежание повреждения арматуры.

Итак, в этой части цикла мы рассказали вам о важных свойствах плит перекрытия, их характеристиках и производстве. Читайте в следующей части, как грамотно укладывать плиты и избежать при этом ошибок!

Напоследок можете ознакомиться с основными этапами производства плит перекрытий:
