Российский климат суров, и без отопления у нас не проживёшь. Если есть возможность подключения к газовой магистрали, то большинство россиян предпочитают отапливать свои дома газом. Но вот в чём штука: устанавливать отопительный котёл в доме нужно по всем правилам, утверждённым руководством газовых сетей.
Разобраться в них обычному человеку довольно сложно. Если же во время приёмки будет найдено хоть одно нарушение, то ваш котёл подключат лишь после устранения всех огрехов. У газовщиков чувство юмора, как правило, отсутствует, и это вполне объяснимо – их небрежность при подключении отопления вполне может обернуться взрывом дома.
Исходя из вышесказанного, мы решили рассказать простыми словами о том, как должна быть устроена котельная в частном доме. Итак, открываем
1) МДС 41-2.2000 Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных;
2) CП 60.13330.2016 Отопление, вентиляция и кондиционирование воздуха. п. 6.5.1 -6.5.8;
3) СП 55.13330.2016 Дома жилые одноквартирные п.7.13 -7.14;
4) СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб, п.6.17- 6.25.
и изучаем.
Там где нормы противоречат друг другу, принимаем во внимание более жесткое требование, чтобы соответствовать всем.
Где ставить котёл?
Прежде всего, следует указать: фэн-шуй к выбору места для отопительного котла применять не стоит. В этом важном деле необходимо исходить из мощности агрегата.
- Котёл до 36 кВт можно поставить на кухне, даже если там уже есть газовая плита и водогрейная колонка.
- Для котла свыше 36 кВт потребуется отдельное помещение – котельной (топочной).
- Помещение котельной нельзя совмещать с санузлом: т.е. размещать в котельной душевую, ванну, унитаз.
При желании во всех наших домах котел можно размещать на кухне: мощность агрегатов, согласно теплотехнических расчетов, чаще всего составляет 20-25 кВт. Но для большинства проектов, для газового котла в проектах предусмотрена котельная.
Какой должна быть котельная в доме?
Техническое помещение, в котором вы будете устанавливать котёл, нужно сделать достаточно просторным и удобным для ремонта и эксплуатации. Если вам придётся протискиваться между котлом и стенкой, прижимаясь к поверхности агрегата животом или спиной, инспектор газовой службы без разговоров запретит эксплуатировать такую «удачную» отопительную систему.
Если котёл будет стоять на кухне
Итак, рассмотрим кухню, в которой будет установлен котёл на газе, вырабатывающий менее 36 кВт тепла.
Это комната, объём которой составляет не меньше 15 кубометров плюс 0,2 кубометра на каждый киловатт тепловой мощности. При этом расстояние от пола до потолка не должно быть меньше 2,5 метров.
В качестве примера проверим, подходит ли для котла с тепловой мощностью 20 кВт кухня 3х4х2,5 метра. Объём помещения равен 3х4х2,5=30 м³. Минимальный объём кухни для 12-киловаттного котла составляет 15+ 20х0,2=19 кубометра. Следовательно, наша кухня вполне соответствует требованиям по кубатуре.
Однако объёмом помещения требования не ограничиваются. В кухне необходимо обеспечить постоянный приток воздуха, поэтому там должны быть:
- окно, причём обязательно с открывающейся форточкой, чтобы кухню можно было в любой момент проветрить;
- дверь с вентиляционным отверстием, живое сечение которого равно или превышает 0,025 м²;
- вентиляционный канал с вентиляционной решеткой.
«Живое сечение» вентиляционного зазора – это суммарная площадь всех отверстий, если зазор забран решёткой. Учитывается только площадь проёмов, в которые проходит воздух, но не площадь, перекрытая полосами решётки.
Как видите, требования Инструкции довольно строги, но их выполнение не требует невероятных усилий. С ними вполне можно справиться без грандиозного удорожания проекта.
А если котёл будет стоять в отдельном помещении?

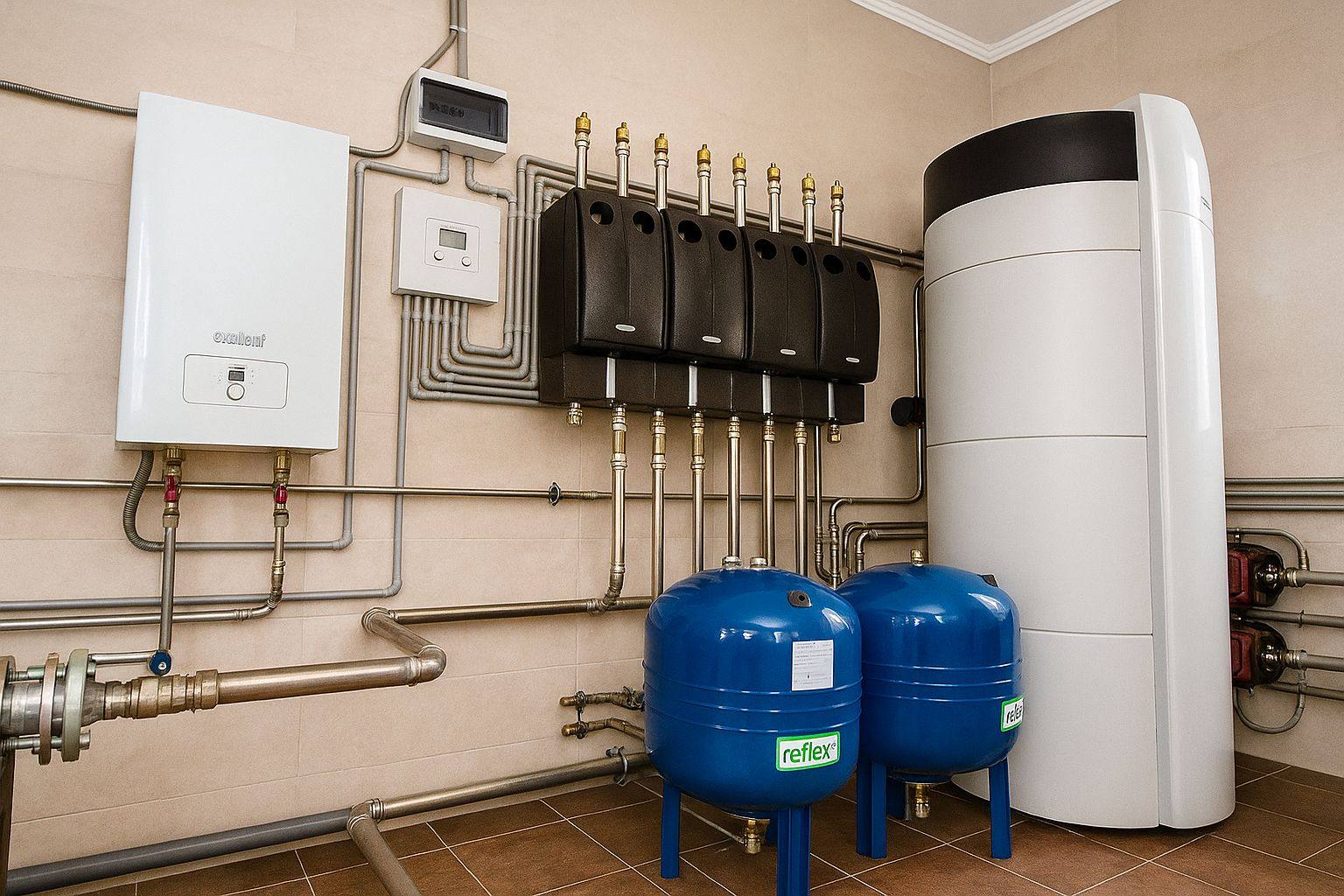

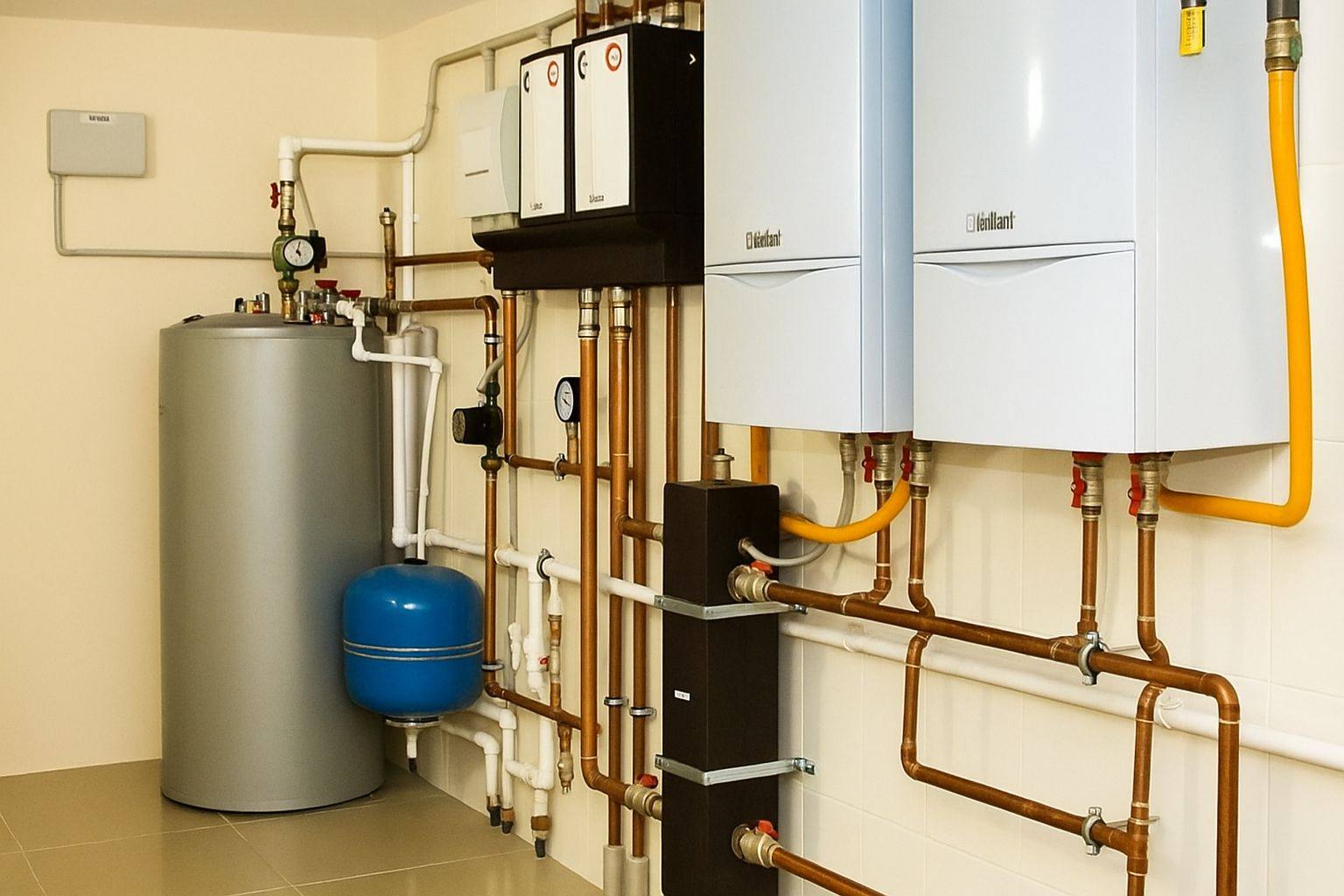

Если для обогрева дома потребуется более 36 кВт энергии, тогда котельная нужна обязательно. Если меньше, тогда решать Вам, где размещать котел: на кухне или в топочной, но топочная — это все-таки удобнее.
Объём (кубатура) котельной должна быть не меньше 15 кубометров, а потолок – не ниже 2,5 метра.
Кроме того, в котельной должны быть:
- окно, чтобы обеспечить днём естественное освещение;
Для монтажа котла категорически не подходит помещение без окон. Оконный проём необходим для естественного освещения топочной. Но самое важное – если случится взрыв газа, то сила взрыва будет направлена через окно наружу, а другие помещения не пострадают.
Размеры окна для отдельной топочной, согласно требованию Инструкции так, чтобы площадь остекления была не меньше 0,03 м² на каждый кубометр объёма комнаты. В соответствии с СП предписывают соблюдать следующие размеры остекления:
- при толщине 3 мм – площадь каждого отдельного стекла должна быть не меньше 0,8 м²;
- при толщине 4 мм – не меньше 1,0 м²;
- при толщине 5 мм – не меньше 1,5 м².
Два документа дают противоречивые указания. Значит, чтобы гарантированно ничего не нарушить, выбирайте размеры окна так, чтобы удовлетворить обоим нормативам. То есть, если объём вашей котельной составляет 30 кубометров, площадь стекла должна быть не меньше 0,9 м², а если 15 м3, тогда 0,8 м2 при 3 мм стекле.
Соответственно котельную обязательно проектировать у внешней стены дома.
- Отдельный выход в нежилое помещение или наружу. Впрочем, правила допускают и наличие двух входов в котельную. Сама дверь должна быть противопожарной и соответствовать 3-му классу пожарной безопасности.
- Вентканал для эффективного воздухообмена.
- Аварийный трап для слива воды из отопительной системы.
- Сигнализатор загазованности на случай утечки последнего и клапан, который автоматически перекрывает подачу газа при наступлении аварийной ситуации.
Стены между топочной и остальными помещениями дома должны быть возведены из материалов, которые могут 45 минут выдерживать распространение огня без деформации. Для этих целей подойдут любые каменные материалы (вспененный бетон, кирпич, керамические блоки, обычный гипсокартон).
Особенности установки отопительного котла
Многие изготовители отопительного оборудования описывают правила монтажа своих агрегатов в прилагаемой инструкции. Если вам не повезло, и производитель не указал требования безопасности при монтаже, ничего страшного – нужно просто следовать родному Своду Правил 42-101-2003, который плохого не посоветует. Вот основные требования, которые озвучены в этом документе.
1. Стены вашей топочной или кухни желательно возводить из несгораемого материала – кирпича, бетона, газобетона, керамических блоков. На такой стене котёл можно подвесить без всяких предосторожностей, следя лишь за тем, чтобы оставить зазор не меньше 2 см между стеной и корпусом котла.
2. Если стена кухню или топочной, на которой будет висеть котел выполнены из материала, который в той или иной степени поддаётся горению – гипсокартона, каркасных конструкций, древесины и т.д. – то место установки котла нужно заранее подготовить. Для этого эта стена должна быть отделана несгораемым отделочным материалом – асбестом не тоньше 3 мм, поверх которого крепится листовая сталь, огнеупорной плиткой, штукатуркой, цементной стяжкой и т.д. Это покрытие должно выступать за границы корпуса котла не меньше, чем на 10 см, а сверху – не меньше, чем на 70 см. Можно обойтись и без защиты стен, но тогда котёл придётся вынести не меньше чем на 25 см от поверхностей.
3. При размещении отопительного котла в одном помещении с другим газовым агрегатом (плитой, газовой колонкой и др.) нужно оставить между ними зазор не меньше 10 см. Это расстояние измеряется по горизонтали между крайними точками выступающих частей обоих агрегатов.
4. Если отопительный котёл устанавливается на деревянном полу, поверх древесины нужно уложить несгораемое покрытие с пределом огнестойкости не ниже 0,75 часа. Это означает, что огнеупорный слой не разрушится в течение 45 минут под действием открытого огня. Для этих целей подойдут не только вышеуказанные несгораемые отделочные материалы, но и гипсокартон. Покрытие должно не меньше, чем на 10 см выступать за пределы корпуса котла с каждой стороны.
5. Если между котлом и стеной или котлом и плитой (колонкой и др.) есть проход, то его ширина должна быть не меньше одного метра, считая от крайней точки самой выступающей детали.
Что в наших проектах
В нашей проектной документации заложены все описанные требования к котельным, даже если вы видите, что планировка на сайте показывает топочную не в правильном месте. Как это проверить? Загрузите файл «линейные размеры помещений PDF» (справа от планировки) – он содержит те планировки, которые вы увидите в своей проектной документации, адаптированные к нормам Российской Федерации.
Заключение
Итак, ваша топочная может располагаться в любой части дома – хоть в подвале, хоть на чердаке, ограничений для таких котлов не предусмотрено (но выполнить все требования для подвала и тем более чердака будет сложно ).
1) Её кубатура должна быть не меньше 15 кубометров при высоте потолка не ниже 2,5 метра.
2) В комнате обязательно должны быть окно и выход в нежилое помещение, причём площадь стекла в окне будет не меньше 0,8 м².
3) Кроме того, в котельной потребуется вентиляция;
4) А стены нужно возвести из каменных материалов или обеспечить вокруг котла отделку из несгораемых материалов.
Как видите, в перечисленных требованиях нет ничего запредельно сложного. Если ваша котельная будет им соответствовать, подключение котла к газовой магистрали должно пройти гладко.
Но есть один маленький нюанс – это территориальные строительные нормы. Кроме тех документов, которые мы указали в начале статьи, газовщики оперируют и своими региональными документами, в которых могут быть дополнительные требования (например, запрещающие размещать котел на кухне при любых обстоятельствах). Поэтому перед строительством дома согласуйте проект котельной с газовой службой. На всякий пожарный ;-).
Надеемся теперь Вы легче найдете общий язык с газовой службой!
