Кровельный пирог готовим правильно :) Часть 2. Особенности слоев пирога

Первая статья нашей трилогии раскрыла основные понятия, относящиеся к термину «кровельный пирог». В этом материале мы решили подробнее рассказать об особенностях элементов, из которых он состоит.

Стропильная система

Проект кровли коттеджа уделяет особое внимание этой важной составляющей кровли. Параметры её конструкции, такие как шаг стропил и их сечение, рассчитываются с учетом предполагаемой ветровой, снеговой нагрузки на будущую кровлю, а также от типа её покрытия. Материал для монтажа стропильной системы важно тщательно отобрать: подойдет только ровная просушенная древесина. Обязательна её обработка антисептическими составами.

Стропильная классика

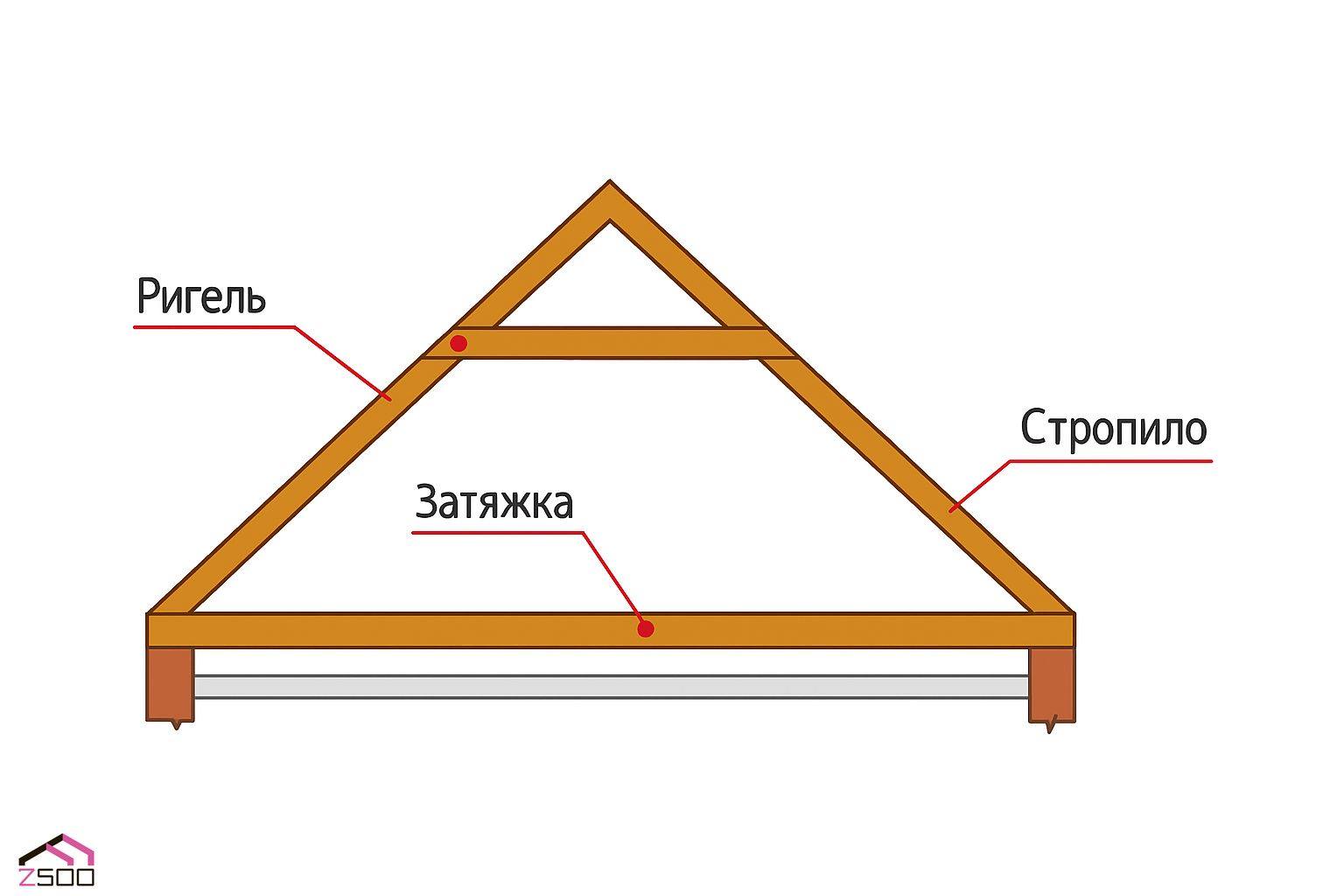

По типу конструкции выделяют два вида стропил: висячие и наслонные. Первые вид является более простым, ведь висячие стропила способны выдерживать небольшие нагрузки, поскольку опираются лишь друг на друга, образуя конек. Если системой висящих стропил перекрывают пролеты, длина которых превышает 6 м, то обязательна установка затяжек (или ригелей), расположенных в верхней части. Плюсами такой системы является открытое пространство под кровлей, исключающее стены, колонны и другие опорные конструкции.

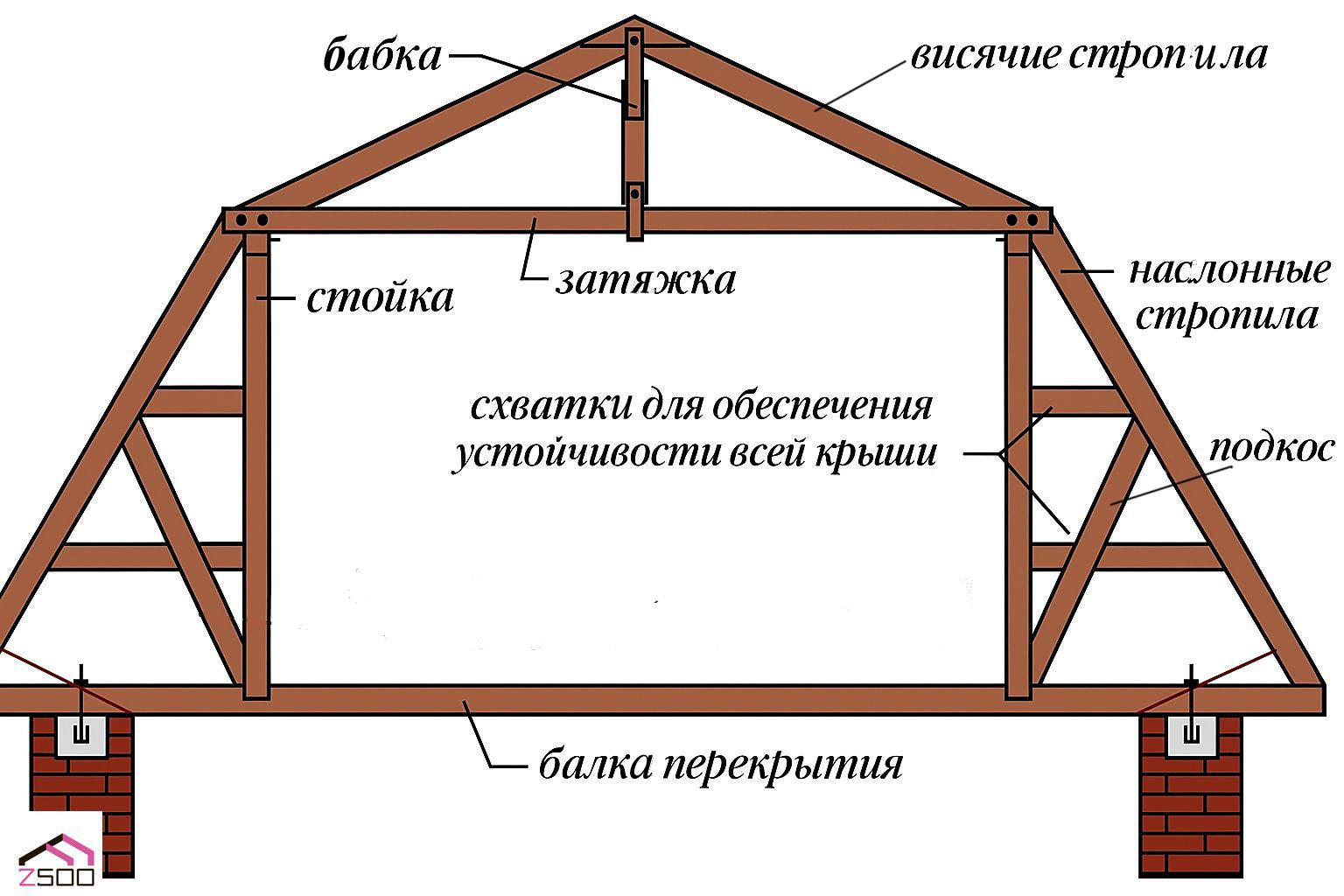

Особенностью наслонных стропил является дополнительная точка опоры, которой служит коньковый прогон, опирающийся на стойки. Подобная стропильная система подойдет для пролетов, длиной более 15 м. При этом проекты домов со скатной крышей могут предусматривать её ломаную конструкцию. Если план крыши дома рассчитан на большие пролеты и конструкция самой кровли имеет сложную форму, то наслонные стропила усиливаются с помощью дополнительных элементов: стоек, растяжек, диагональных подкосов.

Фермы для крыши

Современное проектирование крыши дома может предложить и альтернативную систему — стропильные фермы. В основе идеи кровельных ферм лежит экономия материалов. Фермы обеспечивают ту же надежность при гораздо меньшем использовании материалов, благодаря принципиально иному распределению нагрузок внутри элементов системы. Нижний пояс фермы может выполнять роль перекрытия. Ферма состоит из поясов, диагоналей, и металлозубчатых крепежных пластин.

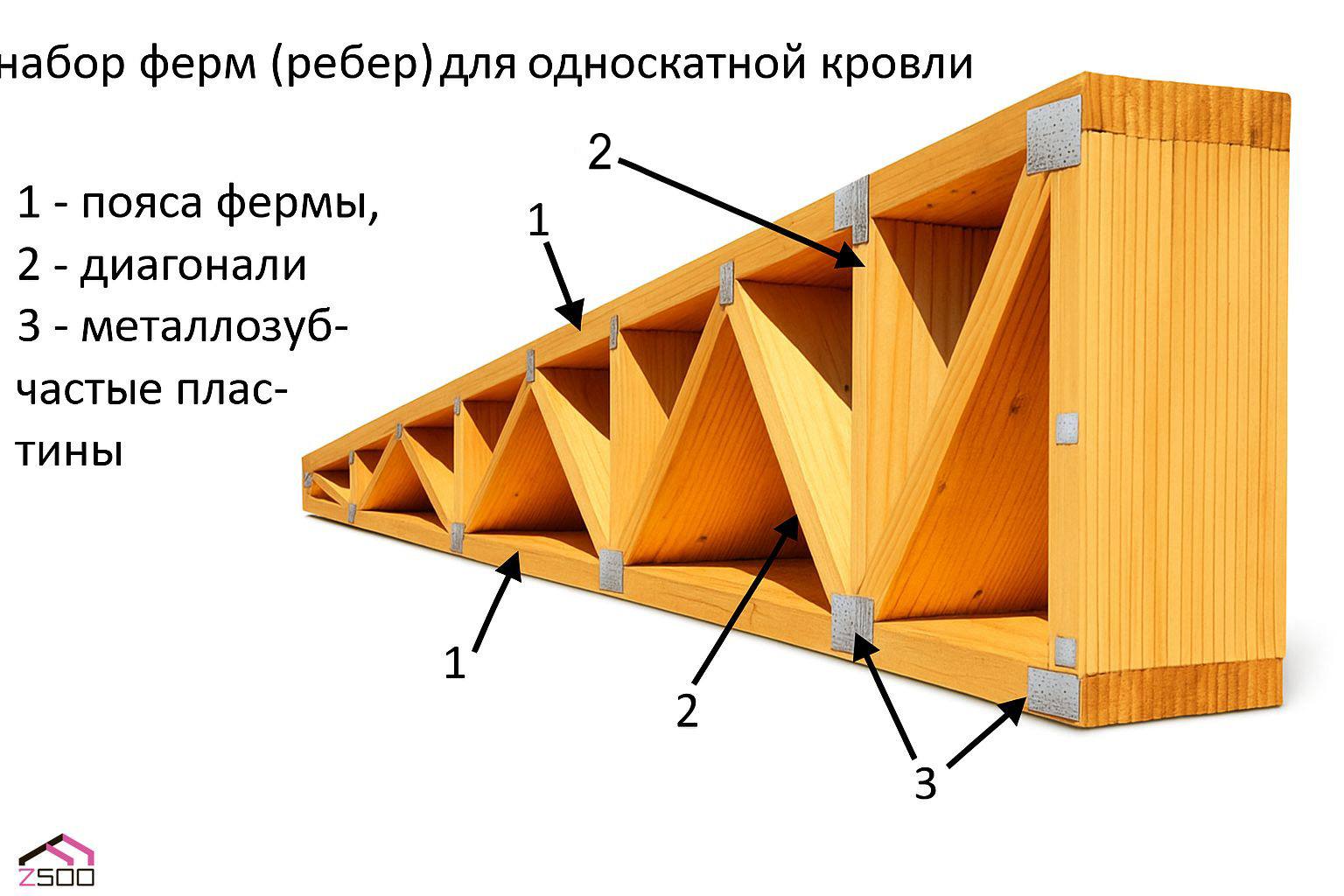

фермы для односкатной кровли

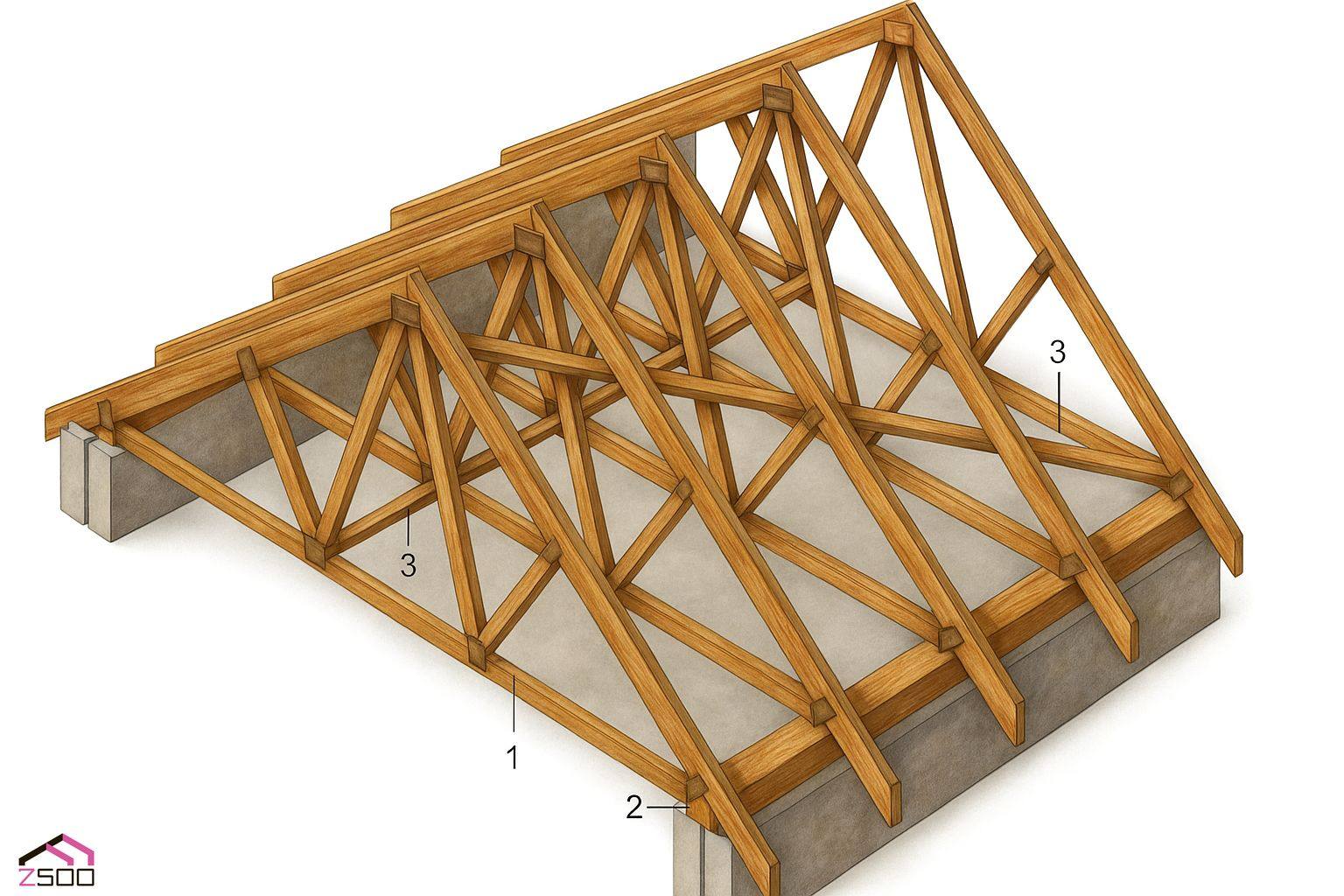

схема установленных ферм

На стенах дома они крепятся с помощью мауэрлата (2), прогонов и связей (3).

Но, к сожалению, фермы не универсальны. Их не всегда можно применить для сложно кровли с большим количеством изгибов, люкарен, в отличие от классической стропильной системы.

В большинстве наших типовых проектов предусмотрена традиционная стропильная система, ввиду ее вседоступности. По вашему желанию, мы можем изменить ее на фермы, если это позволяет данный проект. Воспользуйтесь для этого нашей услугой Внесение изменений в проект.

Об утеплителях

Утепление – одна из важнейших частей кровельной системы, поскольку к утеплению этой конструкции предъявляются самые серьезные требования. Утепляющий слой занимает пространство между стропилами.

Важно, чтобы материал обладал следующими качествами:

  • сохранением своих характеристик в течение длительного периода,
  • био-, водо- и морозостойкостью,
  • пожаробезопасностью
  • и отсутствием токсичных выделений.

На выбор, прежде всего, влияет влажностно-температурный режим эксплуатации. Следует быть информированным о таком свойстве изоляционного материала, как капиллярное увлажнение вследствие подъема накапливающейся в его слоях жидкости на поверхность, а также диффузное, при котором увлажнение материала происходит равномерно по всему объему.

К тому же, важно знать, как ведет себя утеплитель под воздействием механических нагрузок. В зависимости от толщины материала теплоизоляции этот слой укладывают за один или за два раза, обеспечивая отсутствие щелей между утепляющими плитами или матами, а также их герметичность.

На конечный объем требуемой теплоизоляции (то есть на толщину утепляющего слоя) влияет коэффициент теплопроводности материала, а, также ваши пожелания по энергоэффективности дома. Чем больше заложить утеплителя (не только в кровельную систему, но и в стены), тем меньше вы будете тратить на отопление. Но после определенной толщины дальнейшее утолщение утепляющего слоя не будет иметь смысла. Поскольку лишние его слои будут стоить дороже, тех денег, которые вы сэкономите на отоплении за его счет. Толщина утеплителя определяется проектировщиками при проведении теплотехнического расчета здания.

минеральная вата
Минеральная вата

Современный рынок строительных материалов предлагает минераловатные базальтовые утеплители, стекловолокно, а также теплоизоляцию на основе экструдированного пенополистирола.  Минеральная вата средней и большой жесткости отличается стойкостью к повышенным температурам, паропроницаемостью, огнестойкостью и отсутствием усадки с течением времени, к тому же данный материал самый экологически чистый среди остальных. Но при этом его нужно надежно защищать от попадания влаги конденсата и позаботится о выведении пара из этого утеплителя.

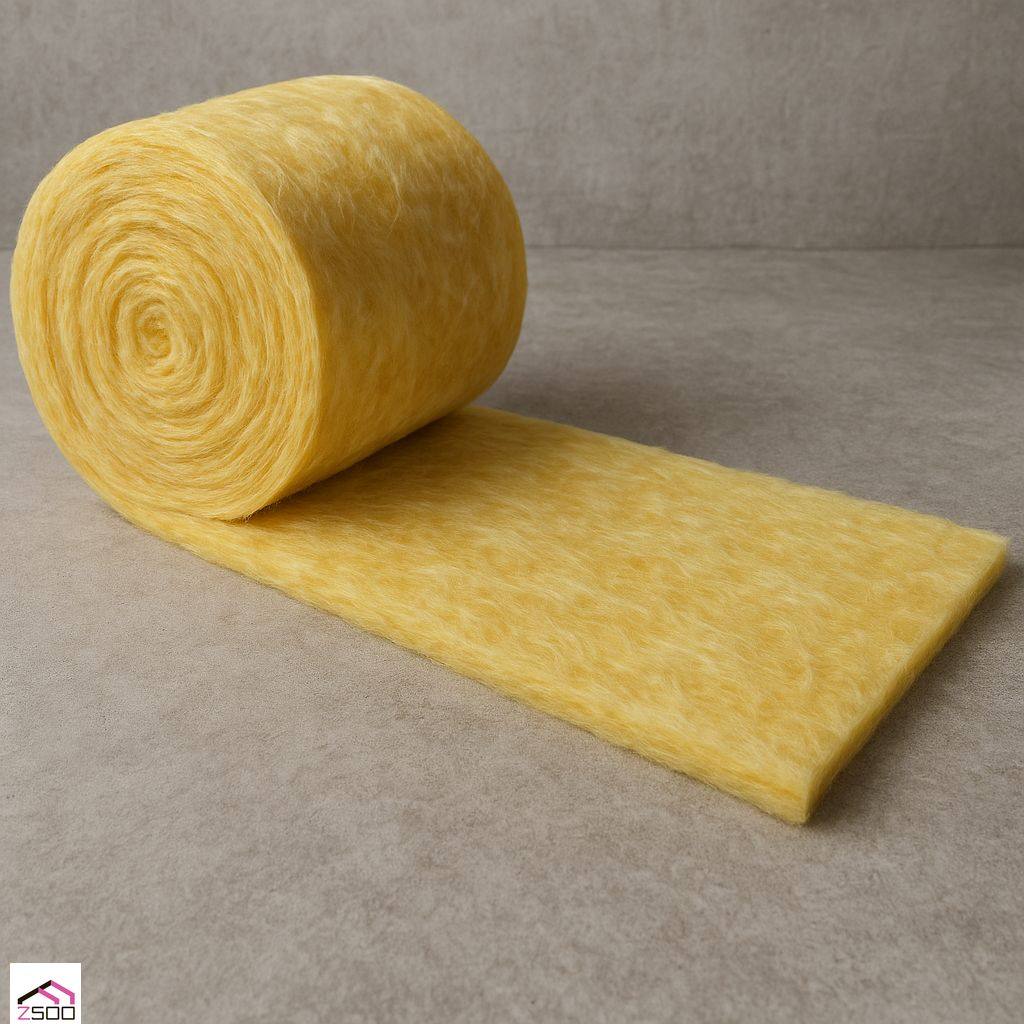

стекловата
Стекловолокно

Стекловолокно схоже по своей структуре с минеральной ватой, и отличается от первой материалом из которого производится. Оно сможет обеспечить прекрасную эксплуатацию кровли ввиду своих исключительных свойств пожаробезопасности, эластичности и сохранению тепла. Их можно применять практически в любых кровельных конструкциях, ведь они создают минимальную нагрузки на стропильную систему ввиду пористости самого материала.

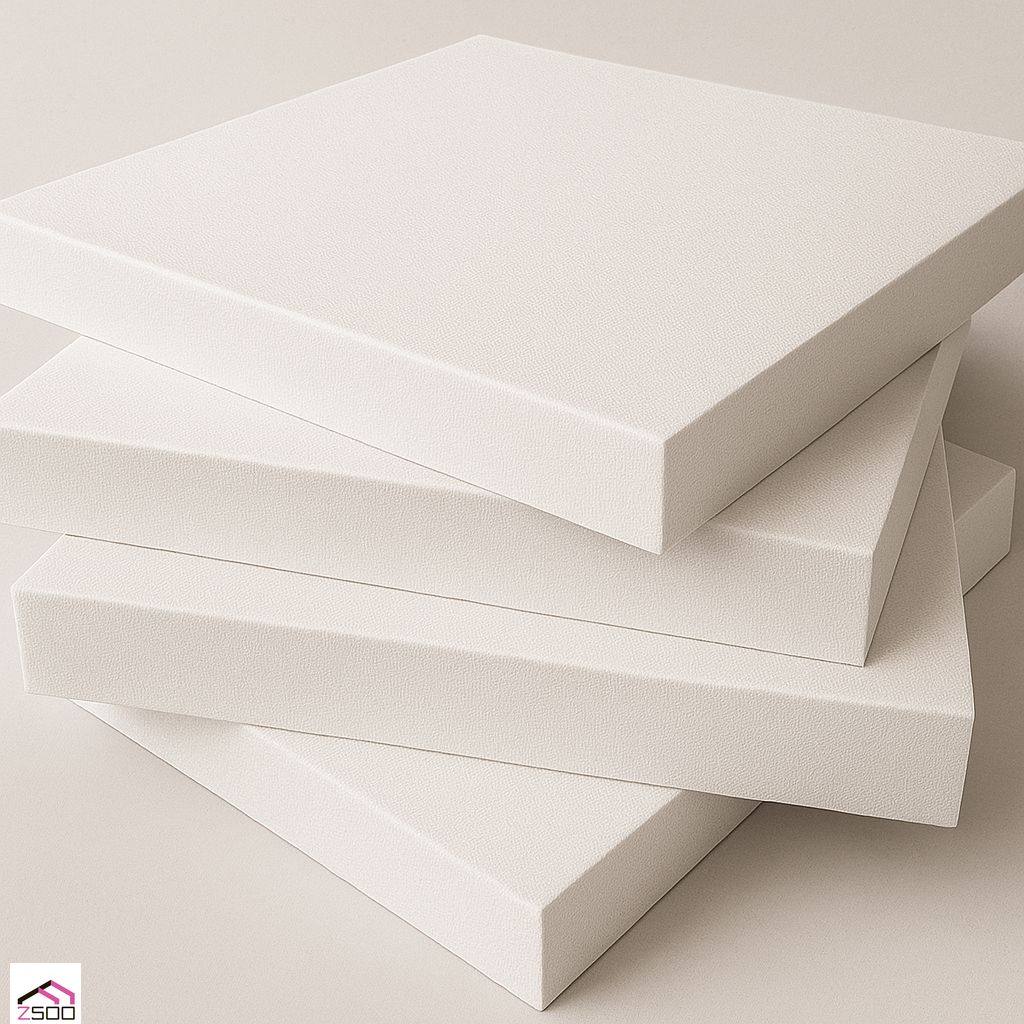

Пенополистирол

Пенополиситирол же обрел прекрасную возможность изоляции тепла благодаря мелкоячеистой однородной структуре, которая, к тому же, обеспечивает практически нулевую гигроскопичность, теплопроводность, устойчивость к давлению паров воды.

Именно плиты из пенополистирола незаменимы там, где необходима устойчивость к сжатию вследствие воздействия серьезных нагрузок на покрытие кровли. Но поскольку он не такой эластичный как первые два утеплителя, его невозможно использовать там, где стропильная система образует собой выступы сложно формы, поскольку утеплитель должен плотно прилегать ко всем ее элементам, не образуя щелей.

Гидробарьер и финишная отделка кровли

Тепловая изоляция кровли будет эффективно работать лишь при обеспечении её сухости. Именно для этого в конструкции кровли предусматриваются гидро- и паробарьеры, защищающие теплоизоляционный слой от насыщения влагой. Всем известно, что теплоизоляционные свойства значительно снижаются при намокании изоляции, ведь теплопроводность воды в несколько раз превышает этот показатель для воздуха. Слой гидроизоляции укладывается на слой утеплителя с внешней стороны. Его перфорированная структура создает хорошие условия для проветривания конструкции. Паробарьер укладывают со стороны помещения. Именно он предотвращает попадание в толщу кровельной изоляции насыщенного водяными парами воздуха.

Стоит помнить, что эффективной работы паро- и гидробарьеров можно добиться только при условии организации достаточной вентиляции пространства под кровлей. Любая скатная крыша нуждается в вентиляции для защиты кровельного пирога от скопления в нем влаги и нарушения защиты от теплопотерь. Вентиляция происходит посредством зазоров между утеплителем и гидроизоляцией, о которых мы рассказывали в первой нашей статье.

Поддаваясь разности давлений, воздух, заполняющий зазоры, выходит наружу, забирая с собой влагу, конденсирующуюся на внутренней поверхности гидроизоляционного материала. Таким образом осушается и обрешетка, и утеплитель. Вентиляционные зазоры обычно имеют толщину в 2-4 см. Помимо этого, например, проекты мансардных крыш частных домов могут предусматривать установку дополнительных вентиляционных аксессуаров: патрубков, решеток и вентилируемых коньковых планок.

Кровельное покрытие является завершающим слоем пирога и оттого не менее важно. Заказчики опираются в своем выборе на такие характеристики материалов покрытий, как долговечность, эстетическое восприятие, стоимость, надежность и целесообразность использования на том типе кровли, которая предусмотрена проектом частного дома. Об особенностях кровельных разных покрытий вы сможете узнать здесь.

Надеемся, что эта статья поможет вам разобраться в особенностях всех слоев кровельного пирога. Для того, чтобы узнать, какие ошибки наиболее части встречаются при строительстве кровли и как их избежать, читайте заключительную статью нашей трилогии, посвященной кровельному «пирогу».
