Готовый проект дома Z128 - Функциональный и уютный дом с дневной зоной, расположенной со стороны входа.

Z128 зеркальное отображение

Функциональный и уютный дом с дневной зоной, расположенной со стороны входа.
каменный
каменный
срок разработки проекта: 3 дня
37 200
АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
каменный
каменный
срок разработки проекта: 3 дня
зеркальное отображение
37 200
АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
Готовый проект дома Z128 - Функциональный и уютный дом с дневной зоной, расположенной со стороны входа.

Задать вопрос об этом проекте

8 (800) 200 26 20

пн. - пт.: 8:00 - 19:00

отправить вопрос
Готовый проект дома  - Функциональный и уютный дом с дневной зоной, расположенной со стороны входа.

1-ый этаж 78,7 / 83,1

Прихожая
4,7 m²
Холл
8,3 m²
Кухня
9,5 m²
Гостиная+ столовая
27,6 m²
Кабинет
14,0 m²
Сан. узел
4,7 m²
Хоз. помещение
2,1 m²
Котельная
7,8 m²
Терраса
0,0 m² / 4,4 m²
Очистить
значения
проверьте
площадь
проверьте
расстояние
зеркальное
отображение
Изменить планировку
Нажмите или коснитесь пальцем на изображении, чтобы начать измерение.
Нарисуйте эскиз на изображении и нажмите на значок сохранения.
Эскиз был отправлен правильно.
Готовый проект дома  - Функциональный и уютный дом с дневной зоной, расположенной со стороны входа.

Мансарда 80,7 / 82,0

Холл
6,1 m²
Спальня
23,0 m²
Спальня
23,3 m²
Спальня
18,4 m²
Ванная комната
9,9 m²
Балкон
0,0 m² / 1,3 m²
Очистить
значения
проверьте
площадь
проверьте
расстояние
зеркальное
отображение
Изменить планировку
Нажмите или коснитесь пальцем на изображении, чтобы начать измерение.
Нарисуйте эскиз на изображении и нажмите на значок сохранения.
Эскиз был отправлен правильно.

рекомендуемые размеры участка - минимальные размеры, которые должен иметь земельный участок, чтобы дом мог быть поставлен в соответствии с правилами
рекомендуемые размеры участка

ширина
21,51 m
длина
18,41 m
Размеры фасада
Размеры фасада - габариты фасада здания, включая фундамент, исключая поверхности окон и дверей
11,51 m

Линейные размеры помещений PDF:

Площадь и габариты

площадь дома/общая площадь
159,4 / 165,1 m²
площадь дома: площадь всех помещений здания за исключением чердака, измеряется на уровне пола без учета штукатурки и внутренней отделки стен. общая площадь: площадь дома с добавлением площади балконов и террас, рассчитанных с понижающим коэффициентом 0,3 (коэффициент, который приводит площадь балкона, террасы или лоджии, к площади полноценного помещения дома).
площадь застройки
130,0 m²
площадь застройки: это площадь по внешнему обводу здания на уровне цоколя, включая выступающие части: входные площадки и ступени, веранды, террасы, приямки, входы в подвал, автомобильные пандусы, наружные лестницы. Площадь под зданием, расположенным на столбах, проезды под зданием, а также выступающие части здания, консольно выступающие за плоскость стены на высоте менее 4,5 м от поверхности чистого пола
строительный объем
772,82 m³
строительный объем: строительный объем надземной и подземной частей дома определяется в пределах ограничивающих поверхностей
высота дома
7,79 m
высота дома - высота рассчитывается от поверхности чистого пола до коньковой балки
угол наклона кровли
35°
угол наклона кровли - угол наклона кровли по отношению к полу.
площадь кровли
175,7 m²
площадь кровли - общая площадь крыши за исключением дымоходов и вентканалов.

Технология строительства

стены
газобетон,керамические блоки,пеноблоки,пенобетон
Конструкция внешней стены: проектом предусмотрена кладка внешней стены из газобетонных блоков, толщиной 380(375) мм, марки не ниже В2,5. Принятая толщина позволяет заменить материал несущих стен разными кладочными материалами без внесения изменений в типовой проект. Газоблок можно заменить на кладку из керамических блоков, пеноблоков или пенобетона не ниже марки, указанной для газобетонных блоков. Внутренняя отделка выполнена гипсовой или цементно-известковой штукатуркой. Со стороны улицы - утепление минераловатными плитами, толщиной 50,100мм, плотностью выше 150 кг/м3. Внешняя отделка и декоративные элементы согласно визуализациям на сайте.
тип фундамента
ленточный сборно-монолитный
Кровля
цементно-песчаная черепица, металлочерепица, керамическая черепица
технология
каменный
Тип перекрытия
монолитное

термоизоляционные свойства

Система отопления
2 санузла
Система отопления - предусмотрен тип отопления для вашего проекта
Rodzaj wentylacji
mechaniczna

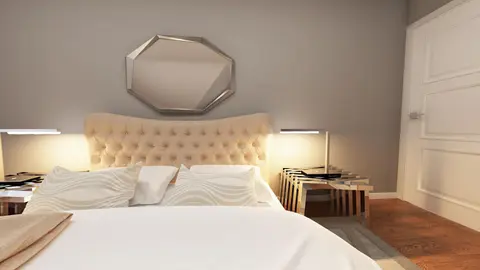

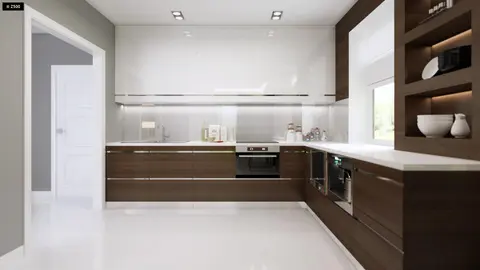

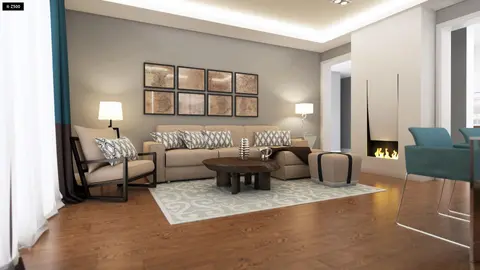

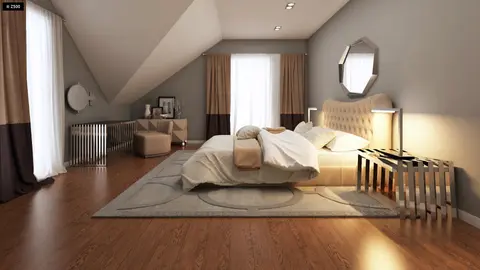

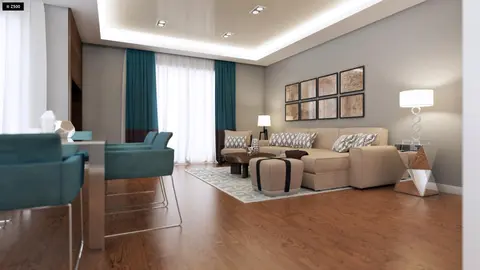

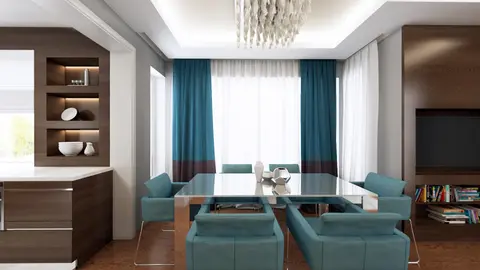

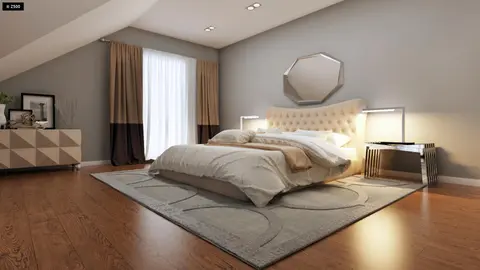

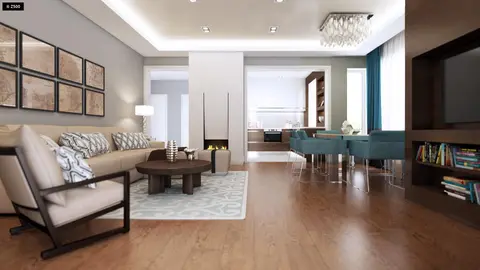

готовый проект дома Z128 – дизайн интерьера, Функциональный и уютный дом с дневной зоной, расположенной со стороны входа.
готовый проект дома Z128 – дизайн интерьера, Функциональный и уютный дом с дневной зоной, расположенной со стороны входа.
готовый проект дома Z128 – дизайн интерьера, Функциональный и уютный дом с дневной зоной, расположенной со стороны входа.
готовый проект дома Z128 – дизайн интерьера, Функциональный и уютный дом с дневной зоной, расположенной со стороны входа.
готовый проект дома Z128 – дизайн интерьера, Функциональный и уютный дом с дневной зоной, расположенной со стороны входа.
готовый проект дома Z128 – дизайн интерьера, Функциональный и уютный дом с дневной зоной, расположенной со стороны входа.
готовый проект дома Z128 – дизайн интерьера, Функциональный и уютный дом с дневной зоной, расположенной со стороны входа.
готовый проект дома Z128 – дизайн интерьера, Функциональный и уютный дом с дневной зоной, расположенной со стороны входа.

Функциональный и уютный дом Z128 отличается расположением дневной зоной со стороны входа. Облицовочная плитка, подобранная в тон черепицы подчеркивает элегантный дизайн строения.

Преимущества проекта Z128:

  • Расположение гостиной со стороны входа и угловое расположение самого входа позволяют разместить дом на участке как с южным, так и с восточным въездом.
  • Открытая кухня увеличивает визуально дневную зону и делает ее более светлой.
  • Эркер и расположенный в центре камин аккуратно разграничивают функциональные подзоны для кухни, столовой и гостиной не нарушая целостности всего пространства.
  • Расположение окон в гостиной с трех сторон способствует лучшему естественному освещению дневной зоны.
  • Открытая форма террасы, также, увеличивает количество солнечного света, которое попадает в гостиную.
  • Дополнительная комната на первом этаже позволяет организовать ежедневный быт более комфортно и рационально.
  • Мансардное окно делает спальню уютнее, благодаря меньшему количеству скошенных стен.
  • Классические формы дома по достоинству оценят сторонники традиционной архитектуры.

АДАПТАЦИЯ ФУНДАМЕНТА

Благодаря адаптация фундамента к условиям вашего участка вы получите:

  • гарантию надежности и долговечности вашего дома;
  • экономию на закладке фундамента более выгодного, чем в типовом проекте (в определенных случаях, которые зависят от особенностей грунтов на вашем участке);
  • бесплатную оценку изменений;
  • выбор типа фундамента из нескольких предложенных вариантов (если условия участка позволяют реализовать разные типы фундамента).
ЗАКАЗАТЬ
ЗАКАЗАТЬ
ЗАКАЗАТЬ

Комментарии

Рекомендуем ознакомиться с правилами поведения на нашем сайте — читайте здесь.
^

Павел К.

  • удалить из друзей
  • добавить в друзья

Добрый день. Прошу сообщить размер дверного проёма выхода на террасу. Спасибо.

Павел К.

  • удалить из друзей
  • добавить в друзья

Добрый день. Можно ли купить отдельно инженерный раздел? И какую цену Вы за него просите?

обслуживание клиентов
к Павел К. : Павел, добрый день!
Инженерный раздел можно отдельно докупить после архитектурно-конструктивного. Без покупки архитектурно-конструктивного его приобрести нельзя.
Стоимость инженерного раздела составляет + 25% к стоимости архитектурно-строительного раздела

Павел К.

  • удалить из друзей
  • добавить в друзья

Добрый день. Подскажите, пожалуйста, в Z128 фундамент под террасу делается отдельно от фундамента дома? Навес террасы как соединен со стеной дома? Какая система вентиляции предусмотрена? В эркере окна открываются? Спасибо.

обслуживание клиентов
к Павел К. : Павел, добрый день!

1) Терраса устраивается отдельно от основного фундамента
2) Да, навес соединяется со стеной. Места соединений утепляются.
3) Вентиляция естественная, в санузлах и на кухне принудительная.
4) В эркере можете на этапе строительства заказать или отрывающиеся створки, или глухие.

Денис М.

  • удалить из друзей
  • добавить в друзья

Армирование кладки не прорисовано, только общая фраза.
Узел опирания кровли (крепление стропил) на мауэрлат не полный! Есть ссылка на типовые конструкции 2,160-9.
Учитывая, что фундамент надо адаптировать, что в планировке заложена потребность в изменениях, что применение некоторых решений вызывает вопрос о их рациональности - считаю приобретенную документацию сырой, требующей серьезной проверки и дополнения.

обслуживание клиентов
к Денис М. : Денис, добрый день!
1) В АР лист 9 "Узел опирания внешней стены на фундамент" указано армирование кладки. Учитывая, что строительством должны заниматься люди с профильным образованиям давать схему армирования кладки дополнительно, не видим смысла, они и так это знают)
2) Скажите пожалуйста, что именно не хватает на узле опирания мауэрлата?
3) У всех на участках разные грунты, типовой фундамент далеко не всегда вам может подойти. Подскажите, пожалуйста, вы делали геологию на вашем участке? Если да, вышлите нам и наш конструктор бесплатно даст рекомендацию какой тип фундамента вам подойдет.

обслуживание клиентов
к Денис М. : Денис, как мы видим ранее вы обсуждали с нашим менеджером изменение и адаптацию фундамента, но по каким-то причинам решили отложить их приобретение. По этому хотим еще раз озвучить нашу позицию, при любом строительстве дома нужно делать геологию и геодезию и проверять подходит ли вам типовой фундамент.

Денис М.

  • удалить из друзей
  • добавить в друзья

Если монтажная организация сама знает как строить, то зачем ей ваш проект? Достаточно планировки и внешнего вида!
Обращаясь к вам я надеялся получить оптимальный вариант для строительства и на основании него аргументированно общаться со строителями как строить! Проект для строителя это как ноты для музыканта! Играй свою партию строитель! и не уговаривай меня платить за то, что ты привык делать.
На деле получается, что я купил 27 листов бумаги, из которых полезны только 2-3!
Остальные вызывают вопрос в своей оптимальности, поскольку в них заложены типовые решения любимых вами производителей и нелогичные решения, которые за дополнительные деньги вы предлагаете устранить.

Natalia N.

  • удалить из друзей
  • добавить в друзья

Добрый день!
Подскажите пжл как найти данный проект в деревянном каркасе?

Евгений Е.

  • удалить из друзей
  • добавить в друзья

Добрый день. Возможен ли данный вариант в каркасном строении? И возможно ли изменить немного проект?

Стас Б.

  • удалить из друзей
  • добавить в друзья

Здравствуйте, очень нравиться проект. Но подходит только зеркальный вариант, он возможен? И возможно ли сделать какое то подвальное помещение со вхрдом с улицы? А так же вопрос, из чего делаеться терасса на улице? И входит ли она в стоимость?

Надежда Ч.

  • удалить из друзей
  • добавить в друзья

Добрый день! Подскажите пожалуйста, есть ли возможность сделать этот проект шириной в 9 метров вместо 11?

обслуживание клиентов
к Куралесов П. : Уважаемый Павел, добрый день!
Как правило, для 80% наших клиентов стоимость постройки коробки дома составляет 350-480$ за 1м2 общей площади, которую Вы видите на сайте. Приведенная стоимость включает фундамент, стены, междуэтажные перекрытия (если они есть), конструкцию кровли с черепицей, окна, наружная отделка внешних стен

Куралесов П.

  • удалить из друзей
  • добавить в друзья

Доброго времени суток! Подскажите стоимость данного дома! За ранее благодарен.

обслуживание клиентов
к Куралесов П. : Уважаемый Павел, добрый день!
Как правило, для 80% наших клиентов стоимость постройки коробки дома составляет 350-480$ за 1м2 общей площади, которую Вы видите на сайте. Приведенная стоимость включает фундамент, стены, междуэтажные перекрытия (если они есть), конструкцию кровли с черепицей, окна, наружная отделка внешних стен

Руслан Н.

  • удалить из друзей
  • добавить в друзья

Добрый день,
можно ли переделать этот проект под каркас и свайновинтовой фундамент?

Михаил М.

  • удалить из друзей
  • добавить в друзья

Здравствуйте, подскажите, пожалуйста, есть у данного проекта зеркальный вариант?

Александр А.

  • удалить из друзей
  • добавить в друзья

Здравствуйте. Подскажите, пожалуйста, высоту мансардного этажа?

Сергей Н.

  • удалить из друзей
  • добавить в друзья

Подскажите, возможно ли в этом проекте выполнить перекрытия второго этажа по деревянным балкам? вижу, что уже отвечали кому-то, отправьте инфо на почту

Денис Д.

  • удалить из друзей
  • добавить в друзья

Добрый день! А возможно ли в этом проекте перекрытия сделать из плит?

Александр Б.

  • удалить из друзей
  • добавить в друзья

Подскажите, есть желание строиться на УШП, у нас есть проект УШП под этот дом? если да то он входит в проект или отдельно заказывать?

обслуживание клиентов
к Александр Б. : Александр, добрый день!
Да, мы можем спроектировать УШП толщиной 14 см. Эта дополнительная услуга к проекту. Стоимость указана по ссылке: http://z500proekty.ru/projekty-dodatki/12-adaptatsiya-fundamenta.html.
Для адаптации фундамента желательно иметь геологию участка.
