Готовый проект дома Z7 L GL -  Проект Z7 с гаражом с левой стороны и измененной планировкой.

Z7 L GL зеркальное отображение
Проект Z7 с гаражом с левой стороны и измененной планировкой.

каменный
каменный
срок разработки проекта: 3 дня
41 300
АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
каменный
каменный
срок разработки проекта: 3 дня
зеркальное отображение
41 300
АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
Готовый проект дома Z7 L GL -  Проект Z7 с гаражом с левой стороны и измененной планировкой.
Готовый проект дома Z7 L GL -  Проект Z7 с гаражом с левой стороны и измененной планировкой.

Задать вопрос об этом проекте

8 (800) 200 26 20

пн. - пт.: 8:00 - 19:00

отправить вопрос
Готовый проект дома  -  Проект Z7 с гаражом с левой стороны и измененной планировкой.

1-ый этаж 108,7 / 113,4

Прихожая
3,5 m²
Холл
6,1 m²
Кухня + кладовая
8,9 m²
Гостиная+ столовая
21,9 m²
Спальня
11,1 m²
Спальня
13,6 m²
Спальня
10,2 m²
Ванная комната
5,3 m²
Гараж
28,1 m²
Терраса
0,0 m² / 4,7 m²
Очистить
значения
проверьте
площадь
проверьте
расстояние
зеркальное
отображение
Изменить планировку
Нажмите или коснитесь пальцем на изображении, чтобы начать измерение.
Нарисуйте эскиз на изображении и нажмите на значок сохранения.
Эскиз был отправлен правильно.

рекомендуемые размеры участка - минимальные размеры, которые должен иметь земельный участок, чтобы дом мог быть поставлен в соответствии с правилами
рекомендуемые размеры участка

ширина
24,41 m
длина
19,59 m
Размеры фасада
Размеры фасада - габариты фасада здания, включая фундамент, исключая поверхности окон и дверей
16,41 m

Линейные размеры помещений PDF:

Площадь и габариты

площадь дома/общая площадь
108,7 / 113,4 m²
площадь дома: площадь всех помещений здания за исключением чердака, измеряется на уровне пола без учета штукатурки и внутренней отделки стен. общая площадь: площадь дома с добавлением площади балконов и террас, рассчитанных с понижающим коэффициентом 0,3 (коэффициент, который приводит площадь балкона, террасы или лоджии, к площади полноценного помещения дома).
площадь застройки
165,0 m²
площадь застройки: это площадь по внешнему обводу здания на уровне цоколя, включая выступающие части: входные площадки и ступени, веранды, террасы, приямки, входы в подвал, автомобильные пандусы, наружные лестницы. Площадь под зданием, расположенным на столбах, проезды под зданием, а также выступающие части здания, консольно выступающие за плоскость стены на высоте менее 4,5 м от поверхности чистого пола
строительный объем
650 m³
строительный объем: строительный объем надземной и подземной частей дома определяется в пределах ограничивающих поверхностей
высота дома
5,68 m
высота дома - высота рассчитывается от поверхности чистого пола до коньковой балки
угол наклона кровли
20°
угол наклона кровли - угол наклона кровли по отношению к полу.
площадь кровли
187 m²
площадь кровли - общая площадь крыши за исключением дымоходов и вентканалов.

Технология строительства

стены
газобетон/керамические блоки
Конструкция внешней стены: проектом предусмотрена кладка внешней стены из газобетонных блоков, толщиной 380(375) мм, марки не ниже В2,5. Принятая толщина позволяет заменить материал несущих стен разными кладочными материалами без внесения изменений в типовой проект. Газоблок можно заменить на кладку из керамических блоков, пеноблоков или пенобетона не ниже марки, указанной для газобетонных блоков. Внутренняя отделка выполнена гипсовой или цементно-известковой штукатуркой. Со стороны улицы - утепление минераловатными плитами, толщиной 50,100мм, плотностью выше 150 кг/м3. Внешняя отделка и декоративные элементы согласно визуализациям на сайте.
тип фундамента
ленточный сборно-монолитный
Кровля
цементно-песчаная черепица/металлочерепица/керамическая черепица
технология
каменный
Тип перекрытия
по деревянным балкам

термоизоляционные свойства

Установка ГВС
1 санузел
Тип вентиляции
механическая

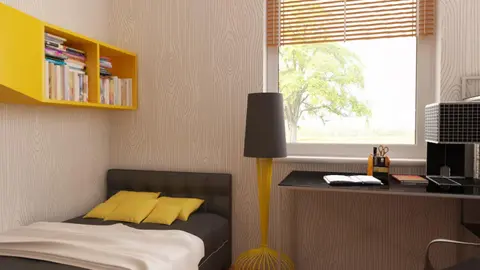

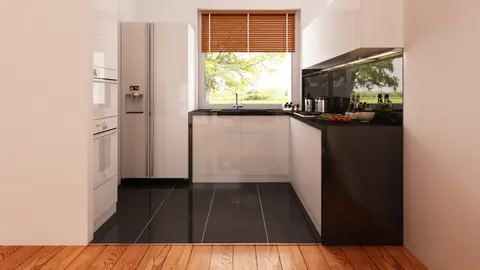

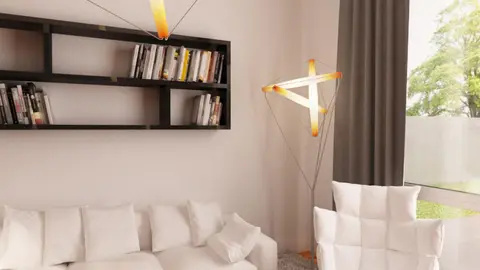

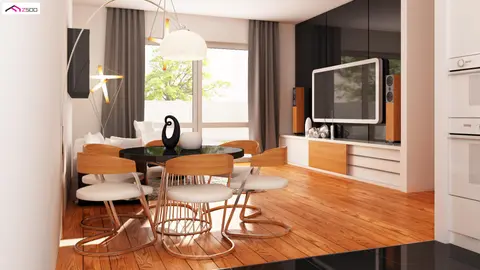

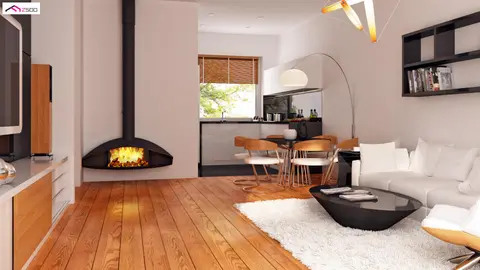

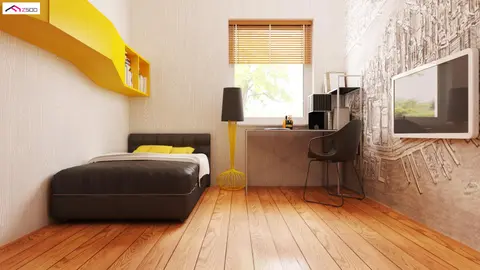

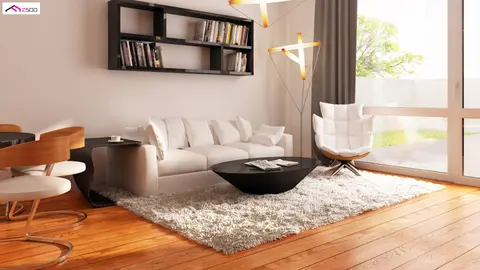

готовый проект дома Z7 L GL – дизайн интерьера,  Проект Z7 с гаражом с левой стороны и измененной планировкой.
готовый проект дома Z7 L GL – дизайн интерьера,  Проект Z7 с гаражом с левой стороны и измененной планировкой.
готовый проект дома Z7 L GL – дизайн интерьера,  Проект Z7 с гаражом с левой стороны и измененной планировкой.
готовый проект дома Z7 L GL – дизайн интерьера,  Проект Z7 с гаражом с левой стороны и измененной планировкой.
готовый проект дома Z7 L GL – дизайн интерьера,  Проект Z7 с гаражом с левой стороны и измененной планировкой.
готовый проект дома Z7 L GL – дизайн интерьера,  Проект Z7 с гаражом с левой стороны и измененной планировкой.
готовый проект дома Z7 L GL – дизайн интерьера,  Проект Z7 с гаражом с левой стороны и измененной планировкой.
готовый проект дома Z7 L GL – дизайн интерьера,  Проект Z7 с гаражом с левой стороны и измененной планировкой.

Разработка Z 7 L GL это зеркальное отображение проекта Z7 с гаражом с левой стороны. Элегантный дом с органично встроенным гаражным блоком выполнен в светлой цветовой гамме. Классическая отделка деревянными панелями, характерная для Европы, выигрышно смотрится на светлом фасаде. Все помещения спроектированы на первом уровне и разделены по своему назначению. Справа устроена дневная зона открытого типа. Часть, в которой расположена гостиная, соединена с открытой террасой. Слева располагается ночная зона — здесь спроектированы три спальни. Для всех помещений дома предусмотрена одна общая ванная.


АДАПТАЦИЯ ФУНДАМЕНТА

Благодаря адаптация фундамента к условиям вашего участка вы получите:

  • гарантию надежности и долговечности вашего дома;
  • экономию на закладке фундамента более выгодного, чем в типовом проекте (в определенных случаях, которые зависят от особенностей грунтов на вашем участке);
  • бесплатную оценку изменений;
  • выбор типа фундамента из нескольких предложенных вариантов (если условия участка позволяют реализовать разные типы фундамента).
ЗАКАЗАТЬ
ЗАКАЗАТЬ
ЗАКАЗАТЬ

Комментарии

Рекомендуем ознакомиться с правилами поведения на нашем сайте — читайте здесь.
^

Мария У.

  • удалить из друзей
  • добавить в друзья

Добрый вечер. Скажите пожалуйста, можно ли в проекте увеличить гостиную квадратов на 10 и сколько это будет стоить ? .

обслуживание клиентов
к Мария У. : Мария, добрый день! Подскажите, пожалуйста, как именно Вы хотите увеличить гостиную?
У нас на сайте есть программа, которая позволяет нарисовать изменения прямо на планировке - https://c2n.me/3VqoIEx
Воспользуйтесь плиз неё и вышлите, нам свои пожелания.

Сергей С.

  • удалить из друзей
  • добавить в друзья

Добрый день.<br />
Обязательно ли несущая стена внутри дома, см вложение. При условии что используются фермы из LVL бруса? Т.е. которым не нужна опора в центре.<br />
Спасибо.

Анастасия А.

  • удалить из друзей
  • добавить в друзья

Добрый день.. Подскажите, почему на плане дома гараж утопленный и спереди, и сзади, а в Линейных размерах гараж заподлицо со стенами дома???

Анастасия А.

  • удалить из друзей
  • добавить в друзья

А что у вас еще адаптировано в данном проекте, но не отображено на изображениях дома????
Т.к. с таким гаражом, как в Линейных размерах, вид дома получается совершенно другой.!!!!
Кровля осталась двухуровневая или гараж и дом под одной крышей...???
Для чего адаптировали проект...??? если это привело к ухудшению внешнего вида...!!!
И хотелось бы видеть реализации этого проекта до адаптирования и после...
Спасибо...

Сергей С.

  • удалить из друзей
  • добавить в друзья

к Анастасия А. : Нет, по проекту крыши имеют перепад по высоте, но он по периметру стен не утоплен.

Vadim V.

  • удалить из друзей
  • добавить в друзья

Добрый день, подскажите пожалуйста предварительную стоимость строительства под чистовую отделку??? Спасибо.

обслуживание клиентов
к Vadim V. : Добрый день, Вадим! У нас нет таких данных, к сожалению. Для расчёта стоимости строительства Вы можете заказать дополнение к проекту «Тендерное предложение» (http://z500proekty.ru/projekty-dodatki/61-tendernoe-predlozhenie.html ) - это список абсолютно всех материалов с указанием их количества, и полный список строительных работ, с указанием их объемов. По этой ссылке Вы можете ознакомится с примером тендерного предложения: http://issuu.com/076723/docs/22222

Sanho S.

  • удалить из друзей
  • добавить в друзья

Добрый день, подскажите пожалуйста предварительную стоимость строительства под чистовую отделку??? Спасибо.

обслуживание клиентов
к Sanho S. : Добрый день! У нас нет таких данных, к сожалению. Для расчёта стоимости строительства Вы можете заказать дополнение к проекту «Тендерное предложение» (http://z500proekty.ru/projekty-dodatki/61-tendernoe-predlozhenie.html ) - это список абсолютно всех материалов с указанием их количества, и полный список строительных работ, с указанием их объемов. По этой ссылке Вы можете ознакомится с примером тендерного предложения: http://issuu.com/076723/docs/22222

Наталья Ч.

  • удалить из друзей
  • добавить в друзья

Добрый день, подскажите пожалуйста предварительную стоимость строительства под чистовую отделку??? Спасибо.

Александр И.

  • удалить из друзей
  • добавить в друзья

Добрый вечер!
Куда-то делись реализации этого проекта(
Не успел показать жене..

Вроде смотрел и они точно были, белый дом с крышей из металла черепицы и гаражом
Спасибо
