Готовый проект дома Zx103 - Комфортный, стильный, современный дом для большой семьи.

Zx103 зеркальное отображение
Комфортный, стильный, современный дом для большой семьи.

каменный
каменный
срок разработки проекта: 3 дня
52 300
АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
каменный
каменный
срок разработки проекта: 3 дня
зеркальное отображение
52 300
АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
Готовый проект дома Zx103 - Комфортный, стильный, современный дом для большой семьи.
Готовый проект дома Zx103 - Комфортный, стильный, современный дом для большой семьи.
Готовый проект дома Zx103 - Комфортный, стильный, современный дом для большой семьи.
Готовый проект дома Zx103 - Комфортный, стильный, современный дом для большой семьи.

Задать вопрос об этом проекте

8 (800) 200 26 20

пн. - пт.: 8:00 - 19:00

отправить вопрос
Готовый проект дома  - Комфортный, стильный, современный дом для большой семьи.

1-ый этаж 181,5 / 197,3

Гараж
33,2 m² / 33,1 m²
Котельная
10,4 m²
Прихожая
3,5 m²
Холл
6,8 m²
Холл
5,4 m²
Ванная комната
3,2 m²
Кабинет
10,1 m²
Гостиная+ столовая
38,0 m²
Кухня
14,3 m²
Кладовая
2,6 m²
Прачечная
5,7 m²
Спальня
14,0 m²
Спальня
12,3 m²
Спальня
12,0 m²
Гардеробная
2,9 m²
Ванная комната
7,1 m²
Терраса
0,0 m² / 15,9 m²
Очистить
значения
проверьте
площадь
проверьте
расстояние
зеркальное
отображение
Изменить планировку
Нажмите или коснитесь пальцем на изображении, чтобы начать измерение.
Нарисуйте эскиз на изображении и нажмите на значок сохранения.
Эскиз был отправлен правильно.

рекомендуемые размеры участка - минимальные размеры, которые должен иметь земельный участок, чтобы дом мог быть поставлен в соответствии с правилами
рекомендуемые размеры участка

ширина
22,51 m
длина
30,77 m
Размеры фасада
Размеры фасада - габариты фасада здания, включая фундамент, исключая поверхности окон и дверей
14,51 m

Линейные размеры помещений PDF:

Площадь и габариты

площадь дома/общая площадь
181,5 / 197,3 m²
площадь дома: площадь всех помещений здания за исключением чердака, измеряется на уровне пола без учета штукатурки и внутренней отделки стен. общая площадь: площадь дома с добавлением площади балконов и террас, рассчитанных с понижающим коэффициентом 0,3 (коэффициент, который приводит площадь балкона, террасы или лоджии, к площади полноценного помещения дома).
площадь застройки
302,1 m²
площадь застройки: это площадь по внешнему обводу здания на уровне цоколя, включая выступающие части: входные площадки и ступени, веранды, террасы, приямки, входы в подвал, автомобильные пандусы, наружные лестницы. Площадь под зданием, расположенным на столбах, проезды под зданием, а также выступающие части здания, консольно выступающие за плоскость стены на высоте менее 4,5 м от поверхности чистого пола
строительный объем
975 m³
строительный объем: строительный объем надземной и подземной частей дома определяется в пределах ограничивающих поверхностей
высота дома
4,05 m
высота дома - высота рассчитывается от поверхности чистого пола до коньковой балки
угол наклона кровли
угол наклона кровли - угол наклона кровли по отношению к полу.
площадь кровли
239,3 m²
площадь кровли - общая площадь крыши за исключением дымоходов и вентканалов.

Технология строительства

стены
газобетон/керамические блоки/пеноблоки/пенобетон
Конструкция внешней стены: проектом предусмотрена кладка внешней стены из газобетонных блоков, толщиной 380(375) мм, марки не ниже В2,5. Принятая толщина позволяет заменить материал несущих стен разными кладочными материалами без внесения изменений в типовой проект. Газоблок можно заменить на кладку из керамических блоков, пеноблоков или пенобетона не ниже марки, указанной для газобетонных блоков. Внутренняя отделка выполнена гипсовой или цементно-известковой штукатуркой. Со стороны улицы - утепление минераловатными плитами, толщиной 50,100мм, плотностью выше 150 кг/м3. Внешняя отделка и декоративные элементы согласно визуализациям на сайте.
тип фундамента
ленточный сборно-монолитный
Кровля
ПВХ мембрана
технология
каменный
Тип перекрытия
монолитное

термоизоляционные свойства

Система отопления
2 санузла
Система отопления - предусмотрен тип отопления для вашего проекта
Тип вентиляции
механическая

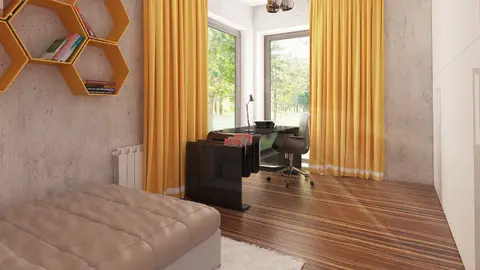

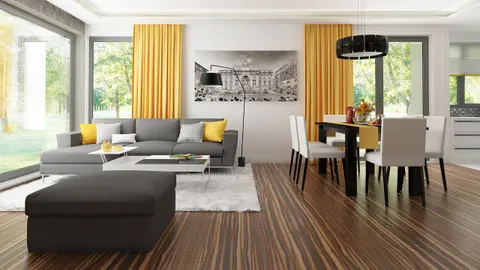

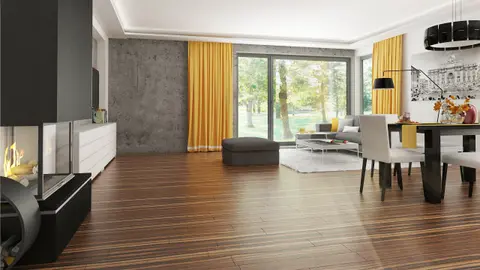

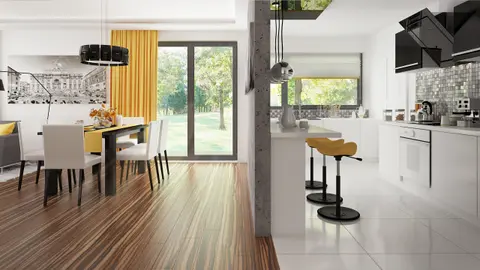

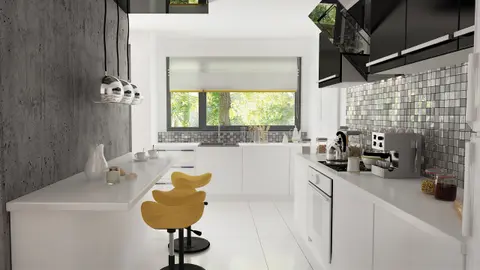

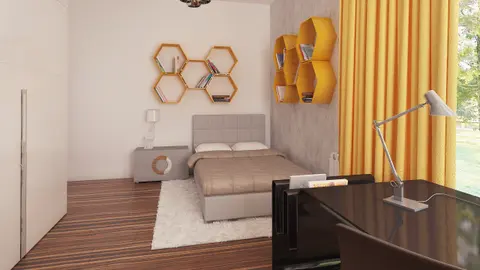

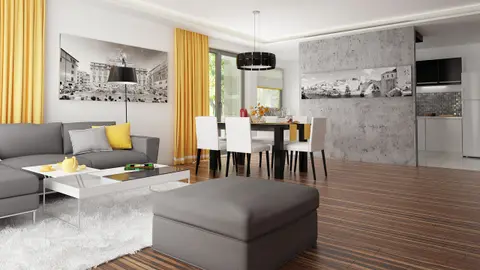

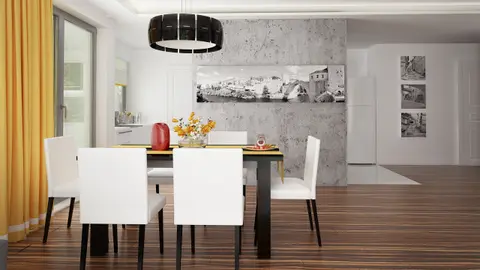

готовый проект дома Zx103 – дизайн интерьера, Комфортный, стильный, современный дом для большой семьи.
готовый проект дома Zx103 – дизайн интерьера, Комфортный, стильный, современный дом для большой семьи.
готовый проект дома Zx103 – дизайн интерьера, Комфортный, стильный, современный дом для большой семьи.
готовый проект дома Zx103 – дизайн интерьера, Комфортный, стильный, современный дом для большой семьи.
готовый проект дома Zx103 – дизайн интерьера, Комфортный, стильный, современный дом для большой семьи.
готовый проект дома Zx103 – дизайн интерьера, Комфортный, стильный, современный дом для большой семьи.
готовый проект дома Zx103 – дизайн интерьера, Комфортный, стильный, современный дом для большой семьи.
готовый проект дома Zx103 – дизайн интерьера, Комфортный, стильный, современный дом для большой семьи.

Zx103 — комфортный, стильный, современный дом для большой семьи. Этот одноэтажный дом имеет простую кубическую форму, особенный стиль которой подчёркнут плоской крышей. Необычный стильный вид придаёт ему и сочетание отделочных материалов светлых тонов и большого количества натурального дерева.

Внутреннее пространство дома спроектировано таким образом, что при желании возможно вносить изменения по своему вкусу благодаря многочисленным перегородкам.

В зоне отдыха находится большая гостиная, которая соединена со столовой. Благодаря своим размерам – почти 40 квадратных метров, она дарит ощущение свободы, а камин придаст уют и шарм любому вечеру. Из гостиной есть выход на крытую террасу. Спальная зона включает в себя три уютных комнаты, одна из которых имеет собственный выход на террасу. Также в доме имеется прачечная и большой гараж, в котором можно расположить сразу два автомобиля.


АДАПТАЦИЯ ФУНДАМЕНТА

Благодаря адаптация фундамента к условиям вашего участка вы получите:

  • гарантию надежности и долговечности вашего дома;
  • экономию на закладке фундамента более выгодного, чем в типовом проекте (в определенных случаях, которые зависят от особенностей грунтов на вашем участке);
  • бесплатную оценку изменений;
  • выбор типа фундамента из нескольких предложенных вариантов (если условия участка позволяют реализовать разные типы фундамента).
ЗАКАЗАТЬ
ЗАКАЗАТЬ
ЗАКАЗАТЬ

Комментарии

Рекомендуем ознакомиться с правилами поведения на нашем сайте — читайте здесь.
^

Александр И.

  • удалить из друзей
  • добавить в друзья

Добрый день! При покупке проекта, есть ли возможность получить электронный документ на проект, я имею ввиду не только .pdf файлы но и файлы .dwg?

Кристина М.

  • удалить из друзей
  • добавить в друзья

Добрый день. . Есть ли возможность двухскатной крыши для данного дома?

Beka Z.

  • удалить из друзей
  • добавить в друзья

He there, is this plan available with left side Garage? and with garage entrence from inside? is yes can you share it with me? Also do you have experiance to create plans for Georgia? if yes when it was last time?

обслуживание клиентов
к Beka Z. : Beka hi there,
We don't have zx103 project fulfilled with a garage, but we can add a garage for a fee. In order to show the preliminary layout of the garage you need to pay for the project.
From time to time we make projects for Georgia. Please note that all of our projects are adapted to the construction standards of the Russian Federation.
Tell me, when do You plan to start construction? Will it be suitable for you to communicate in Russian language?

Татьяна З.

  • удалить из друзей
  • добавить в друзья

Добыв день! Интересует проектная стоиомость для Санкт-Петербурга .

Кристина И.

  • удалить из друзей
  • добавить в друзья

Здравствуйте, тоже интересует проектная стоимость для Костромской области

Алексей Д.

  • удалить из друзей
  • добавить в друзья

Здравствуйте, тоже интересует проектная стоимость для Краснодарского края.

Борис Ч.

  • удалить из друзей
  • добавить в друзья

Добрый день! Подскажите сметную стоимость данного проекта?

Антон Е.

  • удалить из друзей
  • добавить в друзья

Возможна ли адаптация конструкции под несъемную опалубку Velox?
Заранее спасибо...

Василий К.

  • удалить из друзей
  • добавить в друзья

Возможна ли адаптация конструкции перекрытия под вариант с несъемной опалубкой из профлиста Н60 и одним слоем армирования?

Александр П.

  • удалить из друзей
  • добавить в друзья

Добрый день. Меня полностью устраивает и планировка и функционал, но есть ли возможность двухскатной крыши. Это самарская область, много снега и дождя не хочется мокрых стен и сугробов рядом с ними, да и надежность скатной крыши повыше. может быть подобный проект или этот адаптировать.
С Уважением Александр

Alena A.

  • удалить из друзей
  • добавить в друзья

ДД! Где посмотреть линейные замеры?
И возможна ли адаптация под каркасный дом?
Спасибо (:

Артем Ш.

  • удалить из друзей
  • добавить в друзья

к Alena A. : добрый день! Возможно узнать примерную сметную стоимость данного дома

Вячеслав К.

  • удалить из друзей
  • добавить в друзья

к Alena A. : Добрый день. Интересует есть ли возможность двухскатной крыши для данного проекта? Пермский край. Может есть подобный проект или адаптация этого?
