Z35 A bG

124
Уменьшенная версия проекта Z35 без гаража
Варианты: 3
Комментарии: 12
37 200
Срок готовности: 3 рабочих дня
АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
Задать вопрос об этом проекте
8 (800) 200 26 20пн. - пт.: 8:00 - 19:00 или напишите
Готовый проект дома  - Уменьшенная версия проекта Z35  без гаража

1-ый этаж 123,5 / 129,0

Гостиная
38,9 m²
Кухня
9,3 m²
Прихожая
4,9 m²
Спальня
16,3 m²
Спальня
17,8 m²
Спальня
14,8 m²
Ванная комната
6,5 m²
Холл
9,5 m²
Терраса
0,0 m² / 5,5 m²
Котельная
5,5 m²
Очистить
значения
проверьте
площадь
проверьте
расстояние
зеркальное
отображение
Изменить планировку
Нажмите или коснитесь пальцем на изображении, чтобы начать измерение.
Нарисуйте эскиз на изображении и нажмите на значок сохранения.
Эскиз был отправлен правильно.

рекомендуемые размеры участка - минимальные размеры, которые должен иметь земельный участок, чтобы дом мог быть поставлен в соответствии с правилами
рекомендуемые размеры участка

ширина
21,11 m
длина
21,11 m
Размеры фасада
Размеры фасада - габариты фасада здания, включая фундамент, исключая поверхности окон и дверей
15,11 m

Линейные размеры помещений PDF:

Задать вопрос об этом проекте

8 (800) 200 26 20

пн. - пт.: 8:00 - 19:00

отправить вопрос

Площадь и габариты

площадь дома/общая площадь
123,5 / 129,0 m²
площадь дома: площадь всех помещений здания за исключением чердака, измеряется на уровне пола без учета штукатурки и внутренней отделки стен. общая площадь: площадь дома с добавлением площади балконов и террас, рассчитанных с понижающим коэффициентом 0,3 (коэффициент, который приводит площадь балкона, террасы или лоджии, к площади полноценного помещения дома).
площадь застройки
180,9 m²
площадь застройки: это площадь по внешнему обводу здания на уровне цоколя, включая выступающие части: входные площадки и ступени, веранды, террасы, приямки, входы в подвал, автомобильные пандусы, наружные лестницы. Площадь под зданием, расположенным на столбах, проезды под зданием, а также выступающие части здания, консольно выступающие за плоскость стены на высоте менее 4,5 м от поверхности чистого пола
строительный объем
700 m³
строительный объем: строительный объем надземной и подземной частей дома определяется в пределах ограничивающих поверхностей
высота дома
6,4 m
высота дома - высота рассчитывается от поверхности чистого пола до коньковой балки
угол наклона кровли
28°
угол наклона кровли - угол наклона кровли по отношению к полу.
площадь кровли
240,75 m²
площадь кровли - общая площадь крыши за исключением дымоходов и вентканалов.

Технология строительства

стены
газобетон/керамические блоки/пеноблоки/пенобетон
Конструкция внешней стены: проектом предусмотрена кладка внешней стены из газобетонных блоков, толщиной 380(375) мм, марки не ниже В2,5. Принятая толщина позволяет заменить материал несущих стен разными кладочными материалами без внесения изменений в типовой проект. Газоблок можно заменить на кладку из керамических блоков, пеноблоков или пенобетона не ниже марки, указанной для газобетонных блоков. Внутренняя отделка выполнена гипсовой или цементно-известковой штукатуркой. Со стороны улицы - утепление минераловатными плитами, толщиной 50,100мм, плотностью выше 150 кг/м3. Внешняя отделка и декоративные элементы согласно визуализациям на сайте.
тип фундамента
ленточный сборно-монолитный
Кровля
цементно-песчаная черепица/металлочерепица/керамическая черепица
технология
каменный
Тип перекрытия
по деревянным балкам

термоизоляционные свойства

Установка ГВС
1 санузел
Тип вентиляции
механическая

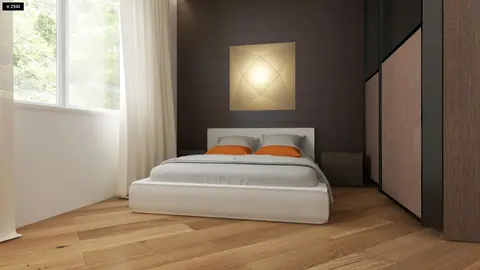

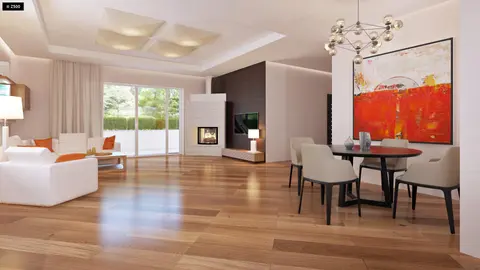

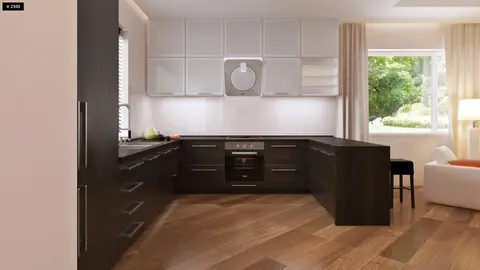

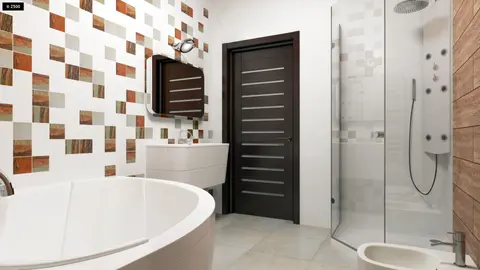

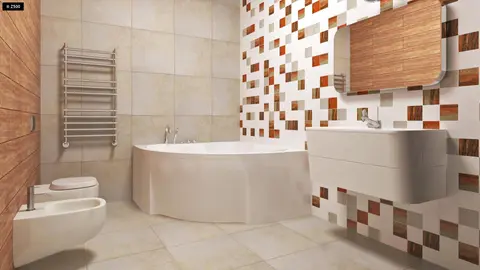

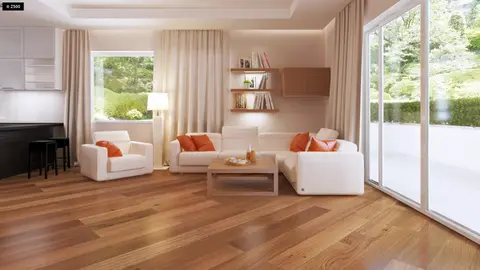

готовый проект дома Z35 A bG – дизайн интерьера, Уменьшенная версия проекта Z35  без гаража
готовый проект дома Z35 A bG – дизайн интерьера, Уменьшенная версия проекта Z35  без гаража
готовый проект дома Z35 A bG – дизайн интерьера, Уменьшенная версия проекта Z35  без гаража
готовый проект дома Z35 A bG – дизайн интерьера, Уменьшенная версия проекта Z35  без гаража
готовый проект дома Z35 A bG – дизайн интерьера, Уменьшенная версия проекта Z35  без гаража
готовый проект дома Z35 A bG – дизайн интерьера, Уменьшенная версия проекта Z35  без гаража
готовый проект дома Z35 A bG – дизайн интерьера, Уменьшенная версия проекта Z35  без гаража
готовый проект дома Z35 A bG – дизайн интерьера, Уменьшенная версия проекта Z35  без гаража

Дополнительная информация о проекте и его приобретении

Все материалы, которые размещены на сайте нашей компании охраняются авторским правом. Использование любой информации сайта (копирование, пересылка, воспроизведение, публикация в любом виде, др.) может осуществляться только при наличии разрешения компании Z500 в письменном виде. Это касается любой видео, графической, текстовой, числовой инфрмации, файлов для скачивания. Информация сайта может использоваться только в некоммерческих целях с указанием ссылки на наше архитектурное бюро.
Готовый проект дома Z35 A bG - Уменьшенная версия проекта Z35  без гаража

Z35 A bG

124
Уменьшенная версия проекта Z35 без гаража
каменный
37 200
АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ

АДАПТАЦИЯ ФУНДАМЕНТА

Благодаря адаптация фундамента к условиям вашего участка вы получите:

  • гарантию надежности и долговечности вашего дома;
  • экономию на закладке фундамента более выгодного, чем в типовом проекте (в определенных случаях, которые зависят от особенностей грунтов на вашем участке);
  • бесплатную оценку изменений;
  • выбор типа фундамента из нескольких предложенных вариантов (если условия участка позволяют реализовать разные типы фундамента).
ЗАКАЗАТЬ
ЗАКАЗАТЬ
ЗАКАЗАТЬ

Похожие проекты

Варианты

Комментарии

Рекомендуем ознакомиться с правилами поведения на нашем сайте — читайте здесь.
^

Леонид Ш.

  • удалить из друзей
  • добавить в друзья

Добрый день, какая высота потолков? Помещение котельной подходит под регламент установки казового котла?

обслуживание клиентов
к Леонид Ш. : Леонид, добрый день! Во всех типовых проектах высота потолков на первом этаже - 2,8м, на втором - 2,7м.

По нормам для помещения с газовым котлом, объем помещения должен быть не менее 15м3, в данном проекте топочная с площадью 5,5м2*2,8м= 15,4м3- объем, что соответствует нормам.

Серг Б.

  • удалить из друзей
  • добавить в друзья

День добрый! Подскажите, какой фундамент в проекте?

Александр О.

  • удалить из друзей
  • добавить в друзья

к Серг Б. : Добрый день! можно и мне уточнить какой фундамент у этого проекта? (z35 a bg)

обслуживание клиентов
к Александр О. : Александр, добрый день!
В этом типовом проекте запроектирован сборно-монолитный фундамент.

Сборно-монолитный фундамент выполняется ленточным способом, включает фундаментную подушку и два ряда строительных блоков.

Глубина заложения фундамента 1.3 м под землю и 0.3 м над землей (цоколь).

Как выглядит фундамент можно посмотреть в примере проектной документации страница 12-16 https://z500proekty.ru/co-zawiera-projekt.html


О том, почему важно адаптировать фундамент под свой тип грунта можно прочесть http://z500proekty.ru/abc-stroitelstva/geologiya-grunta-i-tip-fundamenta.html

Детально что такое геология описано тут: http://z500proekty.ru/abc-stroitelstva/risknete-domom.html

Денис З.

  • удалить из друзей
  • добавить в друзья

Смотрел фото реализации дома на польском сайте. Получалось, что потолок зала перегораживают балки. Можно ли их убрать, либо сделать потолок повыше?

Броневой А.

  • удалить из друзей
  • добавить в друзья

Здравствуйте. Как посмотреть размеры комнат и перекрытие по деревянным балкам?

обслуживание клиентов
к Броневой А. : Добрый день,
Точные линейные размеры появятся после заказа данного проекта, поскольку этот проект был недавно разработан европейским офисом z500.
Когда новый проект покупают в первый раз, наши профессиональные архитекторы, конструкторы и инженеры адаптируют его под нормы нашего региона.
