Рецензент статьи: Алексей Широков, инженер компании Z500
Если вы уже подобрали проект дома вашей мечты, будь это проект обычного кирпичного дома или любой другой с плитами перекрытия, важно заранее ознакомиться с особенностями и тонкостями укладки плит перекрытий.
В этой статье мы не будем останавливаться на характеристиках и отличиях железобетонных плит перекрытия, а сразу перейдем к теме монтажа пошагово.
СОДЕРЖАНИЕ
Разгрузка и монтажная конфигурация плит перекрытий
Опирание плит перекрытия: необходимые условия
Выбор погрузочно-разгрузочной техники
Требования к опорной поверхности: хитрости монтажа
Перекрытие лестничных пролетов
Как хранить плиты перекрытия: советы опытных строителей
Разгрузка и монтажная конфигурация плит перекрытий
Плиты марки ПК продаются уже с наличием монтажных петель.
Плиты перекрытия марки ПБ могут быть дополнены петлями за дополнительную плату, но по умолчанию их не имеют. Для погрузо-разгрузочных работ и монтажа это создает сложности и неудобства.
Способ строповки
При подъеме плит перекрытия на высоту используют стропы — это специальные приспособления для захвата, подъема и перемещения груза, которые состоят из цепей, тросов и канатов.
Основные правила работы со стропами такие:
- При строповке плит марки ПБ нельзя использовать торцевые пустотные отверстия. Крепление крюка в этих местах ненадежно, он может легко соскользнуть. Нагрузка от крюков также может вызвать разрушения торцов плит.
- Не используйте метод протаскивания арматуры или лома через пустотные отверстия, это также ненадежно.

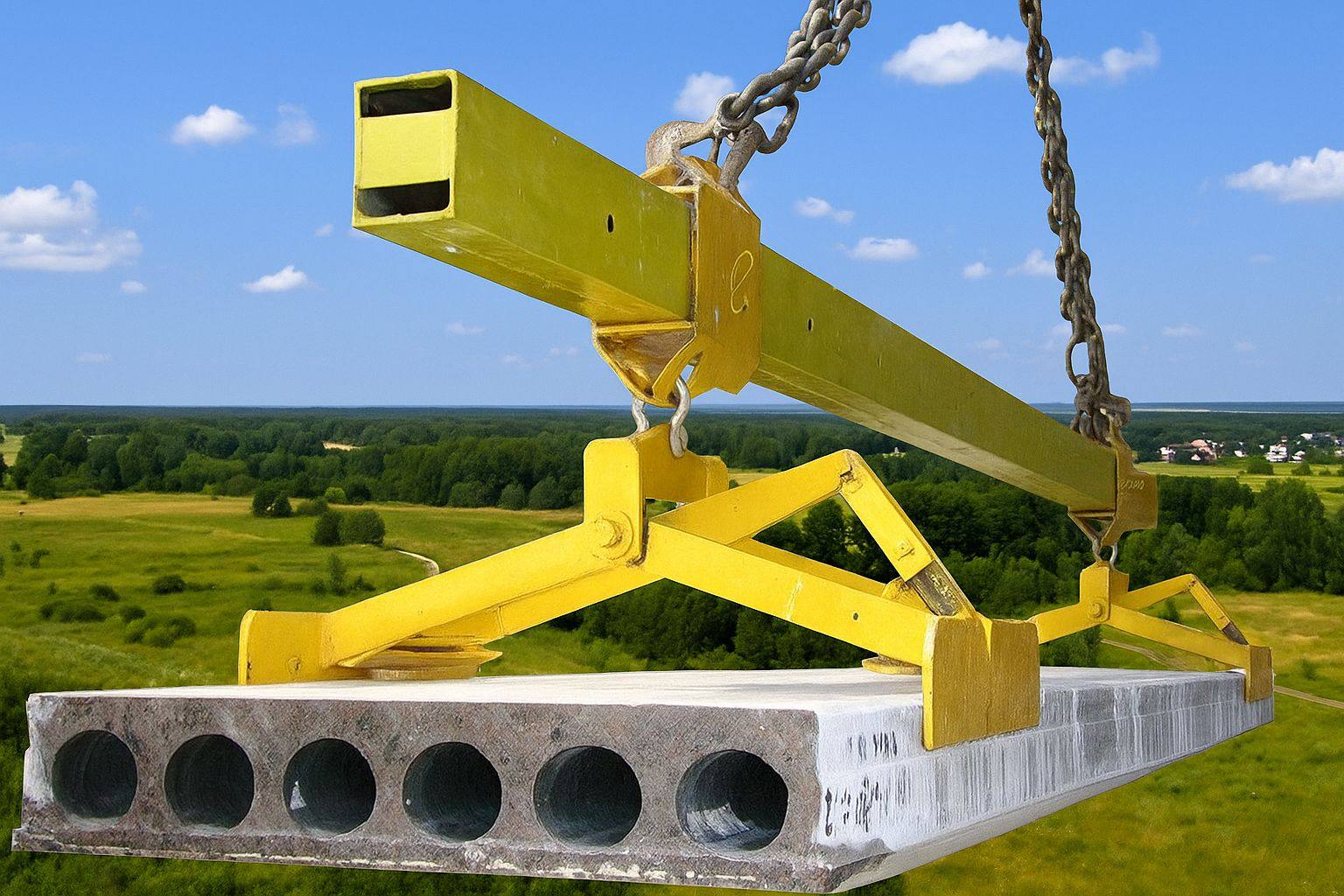

- Плиты марки ПБ перемещают с помощью траверсов или мягких чалок. В процессе необходимо выдерживать расстояние между плитами в 2 см для того, чтобы без проблем протащить из-под плиты чалки и для последующего сдвигания плиты ломом к крайней плите.
- Накладывать стропы необходимо без узлов и перекручивания. Концы должны быть натянуты равномерно, угол составляет 90 градусов.
- Четко определите центр тяжести плиты, чтобы она не соскочила при перемещении.
- Длинные конструкции перемещают путем захвата строп за 2 точки.
Опирание плит перекрытия: необходимые условия
Любой проект, будь это проект 2 этажного кирпичного дома или из другого стенового материала, регламентирует гранично минимальную глубину опирания перекрытий. И проект нужно соблюдать :)
Проект кирпичного дома или дома из газобетона всегда будет иметь индивидуальный показатель глубины опирания перекрытий. Именно поэтому нельзя ориентироваться в этом вопросе на опыт ваших знакомых или родственников.
Максимальная глубина опирания сборных железобетонных перекрытий — 200 мм. Если этот порог превысить, плиты станут “защемленными балками”, из-за чего могут появляться трещины.
Если вы строите дом из газобетона, пенобетона (или других пено-газоблочных кладочных материалов), то для опирания плит перекрытия обязательно выполняется устройство арматурного железобетонного пояса.
Zx92 pk — один из самых популярных проектов Z500 с плитами перекрытия
Защита торцов плит перекрытия
Монтаж железобетонных сборных перекрытий должен начинаться из заделки пустотных отверстий в торцах. Этот этап можно назвать “нулевым” и он выполняет несколько важных функций:
- Защищает плиты от влаги.
- Увеличивает прочностные характеристики торцов.
Особенно это важно для ПК плит при установке на них несущих перегородок.
Обычно заделка отверстий происходит с помощью ломаного кирпича и бетонной смеси. Глубина заделки составляет не менее 120-150 мм.
Если в пустотах скопилась влага, ее нужно предварительно удалить с помощью сверления в дне плиты в пустотном отверстии канала, после чего по нему стечет вода. Этот метод помогает избежать трещин и других повреждений в результате расширения замерзшей воды в пустотах плит.
Этап обязателен к выполнению особенно, когда строительство было приостановлено на зиму на этапе укладки плит перекрытия еще без кровли.
Выбор погрузочно-разгрузочной техники
Грузоподъемность крана должна соответствовать требуемой для разгрузки данного вида плит. Разные модели техники рассчитаны на разные требования к весу и подъездным путям. Идеально, але разгрузка материалов будет происходить по двух сторонам дома.
Требования к опорной поверхности: хитрости монтажа
| 1. По монолитному поясу пускают цементно-песчаную стяжку толщиной в 10-12 мм. Так мы улучшаем сцепление плиты и опорной поверхности. |
2. Запрещается укладывать перекрытия на три стены при перекрытии сразу двух пролетов одной плитой. Это способствует появлению нагрузок, которые не были предусмотрены армированием, что может привести к повреждению плит. |
Правила анкеровки плит
Анкеровка выполняется после монтажа плит. Для данного этапа используют гладкую арматуру 240С диаметром 10 мм. Далее выполняется заделка рустов цементом. После того, как анкер будет закреплен к монтажной проушине плит ПК, выполняют заделку пустот цементом, чтобы они не забивались мусором и не забирали влагу.
Перекрытие лестничных пролетов
Если в проекте лестничный пролет находится между плитами перекрытия, то необходимо выполнить несколько действий.
- Устроить направляющие из двух швеллеров параллельно плитам, перевязать третьим поперек.
- Выполнить вязку арматурного каркаса сеткой с ячейками в 200 мм по краям проема с использованием арматуры 8 мм.
- Установить опалубку и залить монолитный участок.
Подвязка швеллера к плитам в данном случае необязательна. Таким образом, вы создадите условия для безопасного опирания плиты на короткие стороны и исключите больших нагрузок от лестничного пролета.
Как хранить плиты перекрытия: советы опытных строителей
Идеально, если монтаж плит перекрытия начался сразу после их доставки. Если монтаж происходит несколько позже, нужно правильно организовать условия хранения плит:

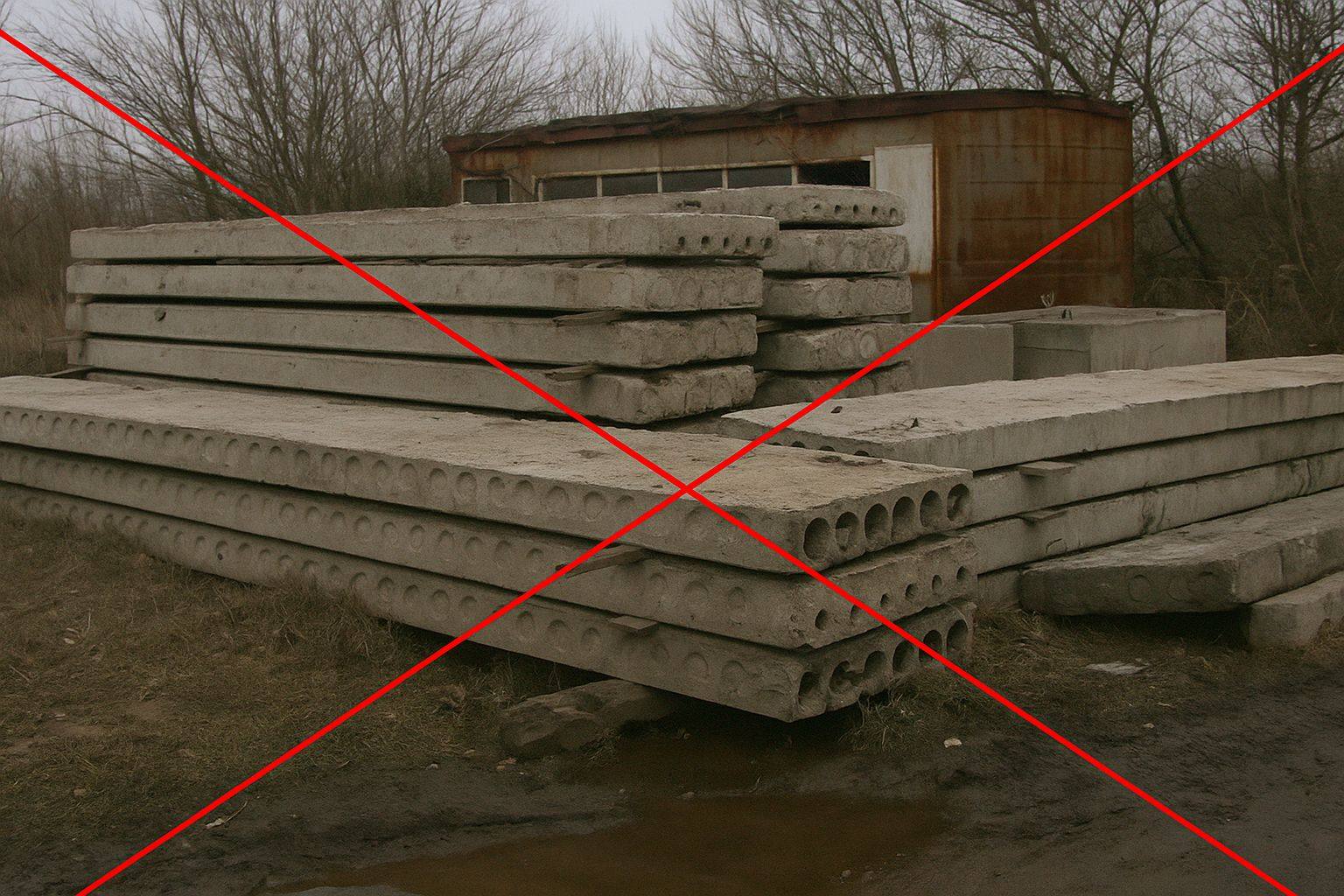

- Заранее подготовьте ровную поверхность. На землю укладывать плиты нельзя, так как нагрузка будет распределяться неравномерно с нижней на верхнюю плиту.
- Плиты укладывайте в штабель по 8-10 шт. В качестве прокладки под нижний ряд используйте брус 200*200 мм. Для следующих рядов прокладкой может быть доска-дюймовка толщиной 25 мм.
- Положение прокладок не должно удаляться от торцов плит далее, чем на 45 см.
Эти правила смогут обеспечить правильную и равномерную нагрузку на штабель.
А какие вы знаете правила хранения, раскладки и монтажа плит перекрытия, которые не были упомянуты здесь? Пишите внизу в комментарии, был ли вам полезен этот материал.
